Automate de sécurité SIMATIC S7-1500F pour machines et installations exigeantes

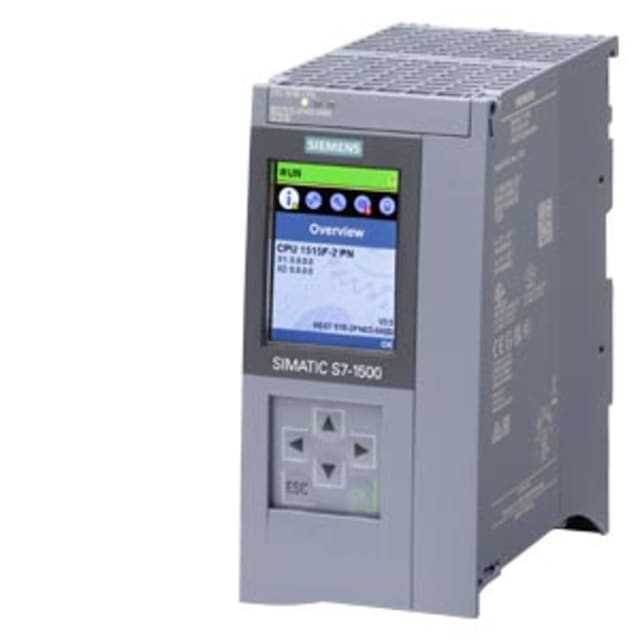

L’automate CPU SIMATIC S7-1500F 1515F-2 PN est une unité centrale modulaire conçue pour les applications d’automatisation industrielle intégrant des fonctions de sécurité. Cette version fail-safe convient aux architectures où la logique standard et la logique de sécurité doivent être gérées au sein d’une même plateforme, avec prise en charge de PROFIsafe et intégration native dans l’environnement S7-1500. Elle répond ainsi aux besoins des constructeurs de machines, intégrateurs et services maintenance qui recherchent une CPU compacte, structurée et adaptée aux automatismes avec exigences de sûreté de fonctionnement.

Double interface PROFINET pour une intégration réseau claire et efficace

Cette CPU dispose de deux interfaces Ethernet industriel, avec une première interface PROFINET IRT équipée d’un commutateur 2 ports et une seconde interface PROFINET RT. Cette configuration facilite la séparation des usages réseau, la communication avec les périphériques d’E/S, les pupitres, les variateurs ou les autres équipements d’automatisation, tout en simplifiant l’intégration dans les topologies industrielles modernes. La prise en charge de PROFINET IO, du protocole TCP/IP et de MODBUS apporte une base de communication souple pour les installations où la circulation des données, la coordination des équipements et la maintenance réseau doivent rester fluides.

Performance de calcul élevée pour automatismes rapides et sécurisés

Avec une performance sur bit de l’ordre de 6 ns et un temps d’exécution de 0,006 ms pour 1 000 instructions binaires, cette CPU S7-1500F est pensée pour les applications nécessitant des cycles rapides et une réactivité élevée. Elle permet de traiter efficacement les séquences machine, les interverrouillages, les fonctions de supervision locale et les logiques de sécurité, sans alourdir l’architecture. Ce niveau de performance est particulièrement pertinent pour les machines de production, les lignes automatisées et les ensembles techniques où rapidité de traitement et cohérence des échanges sont essentielles.

Mémoire de travail dimensionnée pour programmes complets et données process

La CPU intègre 1,5 Mo de mémoire de travail pour le programme et 4,5 Mo pour les données, soit une capacité bien adaptée aux projets d’automatisation structurés, avec gestion de variables process, blocs fonctionnels, diagnostics et logiques de sécurité. Cette réserve mémoire permet de conserver une bonne latitude de développement pour des applications industrielles évoluées, tout en restant sur un format de CPU intermédiaire pertinent pour de nombreuses machines et cellules automatisées. L’utilisation d’une SIMATIC Memory Card est requise pour la mise en service de l’automate.

Fonctions de sécurité intégrées pour applications jusqu’au SIL 3 et PL e

Cette version fail-safe est adaptée aux fonctions de sécurité et s’inscrit dans les applications devant atteindre jusqu’au SIL 3 selon IEC 61508 et le niveau de performance PL e selon EN ISO 13849-1. Elle constitue un choix cohérent pour les arrêts de sécurité, surveillances d’accès, conditions de redémarrage, protections d’axes ou séquences sécurisées, lorsque l’architecture de commande doit associer productivité et maîtrise des risques. L’intégration de PROFIsafe permet en outre de bâtir des échanges sécurisés avec les équipements compatibles au sein d’une infrastructure PROFINET.

Format modulaire compact pour coffrets d’automatisme bien organisés

Avec des dimensions de 70 mm de largeur, 147 mm de hauteur et 129 mm de profondeur, cette CPU se monte sur barre profilée et s’intègre facilement dans les coffrets et armoires d’automatisme où l’optimisation de l’espace reste un critère concret. Son format modulaire simplifie la conception d’ensembles propres et évolutifs dans l’univers S7-1500. L’absence d’entrées et sorties intégrées confirme son positionnement comme unité centrale dédiée à une architecture distribuée, dans laquelle les modules d’E/S et équipements réseau sont sélectionnés en fonction des besoins réels de l’installation.

Affichage en face avant pour exploitation et diagnostic de proximité

La présence d’un affichage en face avant apporte un vrai confort en exploitation et lors des interventions techniques. Pour l’électricien industriel, l’automaticien ou le service maintenance, cet affichage facilite la lecture d’états, l’identification de la CPU et l’accès rapide aux informations utiles de diagnostic directement au niveau de l’armoire. Ce point est particulièrement appréciable sur les installations où la rapidité d’analyse et la lisibilité locale contribuent à réduire les temps d’intervention.

Une CPU S7-1500F pertinente pour les architectures industrielles modernes

Cette CPU SIMATIC S7-1500F 1515F-2 PN s’adresse aux projets qui exigent à la fois automatisation performante, communication PROFINET avancée et fonctions de sécurité intégrées, sans basculer sur une configuration surdimensionnée. Elle trouve naturellement sa place dans les machines spéciales, lignes de convoyage, cellules robotisées, unités de process et équipements industriels devant combiner modularité, vitesse de traitement, échange réseau structuré et gestion sécurisée des fonctions critiques.
