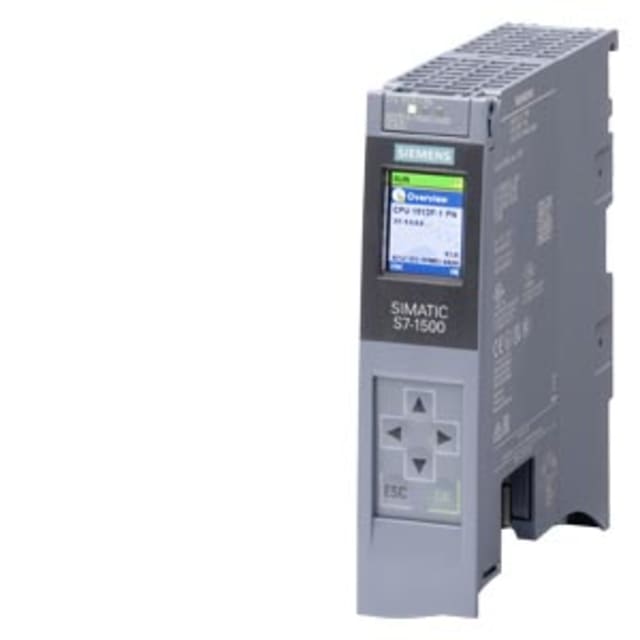

Automate CPU SIMATIC S7-1500F 1513F-1 PN 6ES75131FM030AB0

Automate de sécurité compact pour architectures SIMATIC S7-1500F

Le SIMATIC S7-1500F CPU 1513F-1 PN est une unité centrale de la gamme S7-1500F pensée pour les applications d’automatisation industrielle intégrant des fonctions de sécurité. Ce modèle modulaire convient aux machines et installations qui exigent à la fois un pilotage performant et une gestion des fonctions failsafe dans une même plateforme. Il s’intègre naturellement dans un environnement PROFINET et répond aux besoins des constructeurs comme des intégrateurs recherchant une CPU de sécurité compacte, claire à déployer et adaptée aux architectures modernes.

Fonctions de sécurité intégrées pour les machines exigeantes

Cette CPU est adaptée aux fonctions de sécurité et prend en charge PROFIsafe sur PROFINET, ce qui facilite la mise en œuvre de chaînes de sécurité cohérentes avec les équipements compatibles du réseau. Elle est indiquée avec un niveau SIL 3 selon l’IEC 61508 et un niveau de performance PL e selon l’EN ISO 13849-1, ce qui la destine aux applications où la sécurité machine fait partie intégrante du projet. Pour un bureau d’études ou un automaticien, cela signifie une base pertinente pour gérer les logiques standard et safety au sein d’un même système S7-1500F.

Performance de traitement adaptée aux automatismes rapides

Le CPU 1513F-1 PN offre un temps d’exécution de 0,025 ms pour 1 000 instructions binaires, soit une performance sur bit de 25 ns, ce qui le rend adapté aux séquences automatisées réactives, aux traitements logiques soutenus et aux machines nécessitant une réponse rapide du contrôleur. La mémoire de travail annoncée comprend 900 Ko pour le programme et 2,5 Mo pour les données, avec une capacité mémoire globale indiquée à 3 400 Ko dans les caractéristiques techniques disponibles. Ce positionnement en fait une solution pertinente pour des applications industrielles avancées sans passer sur un format de CPU plus encombrant.

Communication PROFINET intégrée pour une topologie industrielle moderne

Cette version dispose d’une interface PROFINET intégrée avec switch 2 ports, ce qui simplifie le raccordement en ligne des équipements de terrain et la structuration du réseau d’automatisation. La présence d’une interface Ethernet industriel et la prise en charge de PROFINET IO permettent d’intégrer la CPU dans des architectures de commande, de supervision et d’échange de données actuelles. Le support des protocoles TCP/IP et MODBUS apporte également une souplesse intéressante pour certains environnements d’interfaçage ou de communication avec des équipements tiers, tout en restant centré sur une infrastructure PROFINET.

Format modulaire optimisé pour coffrets et armoires

Avec une largeur de 35 mm, une hauteur de 147 mm et une profondeur de 129 mm, cet automate CPU SIMATIC S7-1500F se distingue par un encombrement maîtrisé dans l’armoire. Le montage sur barre profilée est prévu, ce qui facilite son intégration dans les coffrets industriels organisés par modules. L’absence d’entrées et sorties intégrées confirme sa vocation de CPU centrale à associer à des modules d’E/S et périphériques adaptés au projet. Ce choix de conception apporte une grande liberté de configuration pour bâtir une station sur mesure selon la complexité de l’installation.

Affichage intégré et exploitation claire au quotidien

La présence d’un affichage en face avant améliore le confort d’exploitation lors des phases de mise en service, de diagnostic et de maintenance. Dans un environnement industriel, cet accès direct à l’information est précieux pour visualiser rapidement l’état de la CPU et accélérer certaines opérations courantes sur site. L’appareil fonctionne sous alimentation continue 19,2 à 28,8 V DC, ce qui correspond aux standards habituels des armoires de commande industrielles et simplifie son intégration dans une alimentation 24 V déjà présente.

Points d’attention utiles avant intégration

Ce modèle nécessite une SIMATIC Memory Card pour fonctionner, point important à anticiper lors de la préparation de commande ou de la constitution du coffret. Il s’agit d’une CPU centrale sans E/S numériques ou analogiques intégrées, sans USB, sans liaisons série RS232 ou RS485, et sans bus de terrain de type PROFIBUS, CAN ou EtherNet/IP. Elle s’adresse donc aux projets qui privilégient une architecture modulaire PROFINET avec fonctions de sécurité intégrées. Pour l’acheteur professionnel, ce positionnement rend l’identification simple : vous choisissez ici une CPU de sécurité S7-1500F compacte, conçue pour piloter, sécuriser et communiquer au cœur d’une installation automatisée évolutive.
