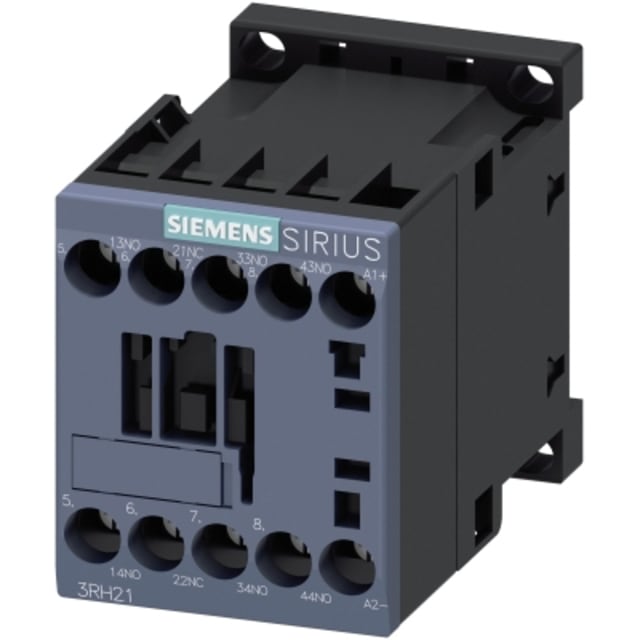

Relais contacteur auxiliaire 3NO+1NF 24V DC 3RH21311BB40

Relais contacteur auxiliaire 3NO+1NF 24 V DC pour circuits de commande

Ce relais contacteur auxiliaire est conçu pour la commutation des signaux de commande dans les armoires et tableaux électriques. Sa configuration 3NO+1NF permet de multiplier les informations d’état, les reports de défaut ou les autorisations de fonctionnement à partir d’une seule commande. Alimenté en 24 V DC, il s’intègre naturellement dans les architectures d’automatisme et de distribution où la commande en courant continu est recherchée pour piloter des circuits auxiliaires avec précision.

Configuration de contacts 3NO+1NF pratique pour la logique de commande

Avec 3 contacts auxiliaires à fermeture et 1 contact auxiliaire à ouverture, ce modèle répond aux besoins fréquents de signalisation, d’interverrouillage et de relais d’interface. Cette combinaison est particulièrement utile lorsqu’il faut à la fois distribuer plusieurs ordres de marche ou de report et conserver un contact d’ouverture pour une chaîne de sécurité, une information d’arrêt ou une logique de coupure. L’absence de contact inverseur simplifie le choix quand l’application exige une répartition claire entre contacts NO et NF.

Commande en 24 V DC adaptée aux installations d’automatisme

La bobine en 24 V DC convient aux circuits de commande alimentés en courant continu, très présents dans les coffrets industriels, les automatismes de machine et les systèmes de pilotage. Ce format de commande facilite l’intégration avec les alimentations de contrôle, les automates et les organes de pilotage basse tension. Pour l’installateur, cela aide à sécuriser le choix du bon relais auxiliaire lorsqu’une version AC n’est pas compatible avec l’architecture prévue.

Format compact S00 pour intégration en coffret et tableau

Son encombrement en taille S00 en fait une solution adaptée aux ensembles où l’espace disponible doit être maîtrisé. Ce gabarit compact permet d’ajouter des fonctions de commande auxiliaire sans alourdir inutilement l’implantation du tableau. Il convient aussi bien aux créations d’armoires qu’aux opérations de maintenance ou de remplacement, lorsque l’on cherche un appareil de commande auxiliaire compact, lisible et cohérent avec une implantation modulaire.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement à vis sur circuit auxiliaire et commande apporte une connexion adaptée aux environnements où l’on privilégie un serrage franc et un repérage simple des conducteurs. Ce type de borne est apprécié pour les opérations de câblage en atelier comme sur site, notamment lorsqu’il faut intervenir proprement sur des fils repérés, vérifier les serrages ou remplacer rapidement un appareil dans un tableau existant.

Montage sur barre DIN ou par vis selon la configuration du tableau

Ce relais contacteur auxiliaire peut être monté sur barre DIN ou par fixation vissée, ce qui offre une vraie souplesse d’intégration. Cette polyvalence est utile pour s’adapter aussi bien à une armoire neuve standardisée qu’à un coffret technique présentant des contraintes mécaniques particulières. L’électricien peut ainsi conserver une implantation cohérente avec les autres appareillages de commande et de protection déjà en place.

Utilisation pour report, asservissement et distribution des ordres

Ce type de contacteur auxiliaire trouve naturellement sa place dans les fonctions de report d’état, de répétition d’ordre, d’asservissement entre équipements et de séparation entre commande et puissance. Il convient pour créer des autorisations croisées, remonter des informations vers des voyants ou automates, ou encore dupliquer une commande vers plusieurs circuits auxiliaires. Son courant de service assigné de 3 A à 400 V en fait un composant destiné aux circuits de commande et non à l’alimentation directe de charges de puissance.

Choix pertinent pour un remplacement conforme à la fonction attendue

Pour sélectionner le bon relais contacteur auxiliaire, il est essentiel de vérifier la tension de bobine, la répartition exacte des contacts et le mode de raccordement. Ici, l’ensemble 3NO+1NF, la commande 24 V DC, la connexion à vis et le format compact pour tableau permettent d’identifier clairement un appareil dédié aux fonctions auxiliaires de commande. C’est un choix pertinent lorsque l’objectif est de retrouver la bonne logique de contacts sans confusion avec une variante à bornes ressort, une autre tension de commande ou une version prévue pour un usage différent.
