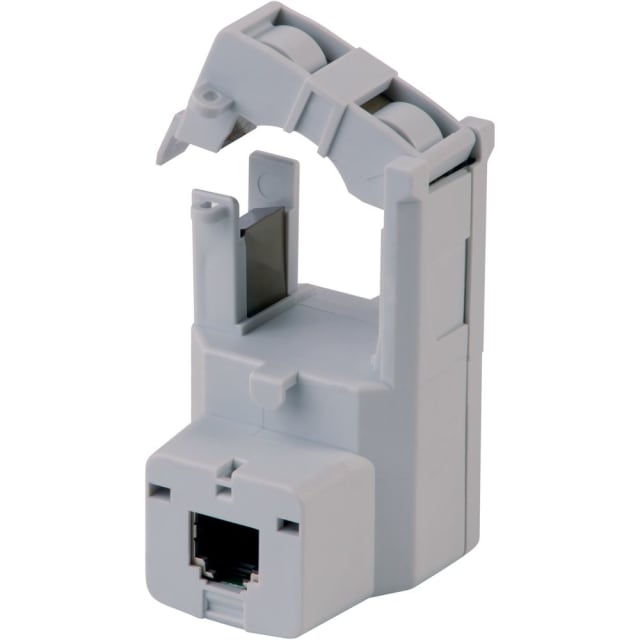

Capteur de courant ouvrant 63-250A diamètre 21 mm TR-21

Capteur de courant ouvrant TR-21 pour mesure sur conducteurs jusqu’à 250 A

Le capteur de courant ouvrant TR-21 est conçu pour la mesure de courant alternatif sur installations électriques jusqu’à 250 A. Son format ouvrant permet une pose rapide autour d’un conducteur existant, sans déconnexion du circuit, ce qui en fait une solution particulièrement adaptée aux opérations d’instrumentation, de contrôle énergétique et de suivi de charges dans les tableaux électriques.

Ouverture 21 mm adaptée aux câbles et barres de petite section

Avec un diamètre d’ouverture de 21 mm et une hauteur/largeur d’ouverture également de 21 mm, ce capteur convient aux conducteurs isolés et aux configurations de câblage où l’encombrement doit rester maîtrisé. Ce format permet une intégration propre dans les coffrets et armoires, tout en facilitant le positionnement autour du conducteur à mesurer.

Mesure précise avec sortie secondaire 0,1 A

Ce convertisseur de courant fonctionne avec un courant primaire nominal allant jusqu’à 250 A et une intensité secondaire nominale de 0,1 A. Sa classe de précision 0,5 en fait un choix pertinent pour les applications de comptage technique, de supervision et de mesure où la cohérence de lecture est essentielle. Le modèle est en outre étalonné, ce qui permet une exploitation directe dans une chaîne de mesure adaptée.

Capteur ouvrant pratique pour intervention sur installation existante

La conception ouvrante évite de démonter le conducteur pour installer le capteur. C’est un avantage concret en rénovation, en extension de tableau ou lors d’un ajout d’appareil de mesure. La fixation à cliquet simplifie la fermeture du capteur et contribue à une mise en place rapide, propre et reproductible sur site.

Conçu pour l’intégration dans les systèmes de mesure d’énergie

Le TR-21 appartient à une gamme de capteurs de courant ouvrants utilisés pour la mesure électrique sur réseaux basse tension. Sa connexion secondaire par raccordement à broches facilite l’intégration dans un ensemble de mesure compatible. Ce type de capteur est particulièrement recherché pour instrumenter un départ, suivre une ligne spécifique ou compléter une architecture de monitoring dans un tableau de distribution.

Protection des contacts et conception pensée pour le montage en tableau

Ce modèle dispose d’une protection contre les contacts physiques, un point important pour les intégrations en environnement technique. La présence d’un rail de cuivre et sa construction dédiée à l’appareillage de mesure permettent un usage cohérent dans les ensembles électriques où la compacité, l’accessibilité et la lisibilité du câblage comptent autant que la performance de mesure.

Caractéristiques utiles pour le choix du bon capteur

Pour une sélection fiable, il faut retenir les éléments déterminants suivants : capteur ouvrant, courant primaire nominal 250 A, sortie secondaire 0,1 A, puissance apparente secondaire 0,1 VA, ouverture 21 mm, classe 0,5, facteur de limitation de surtension FS 10 et une seule entrée primaire. Cet ensemble convient aux professionnels recherchant un capteur de courant TR-21 compact, précis et simple à installer dans un tableau électrique.
