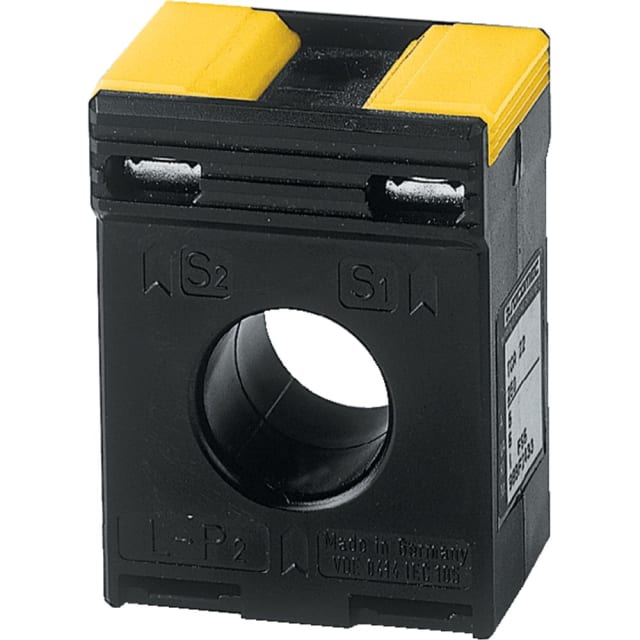

Transformateur de courant 125/5A câble passant 192T2012

Transformateur de courant câble passant 125/5A pour mesure sur tableau

Ce transformateur de courant câble passant est conçu pour convertir un courant primaire jusqu’à 125 A en un courant secondaire normalisé de 5 A, exploitable par les appareils de mesure, de comptage ou de surveillance. Son format à noyau fermé de type TCA 21 permet une intégration simple dans les tableaux électriques lorsque l’on souhaite relever le courant sur un conducteur traversant, sans recourir à une solution plus encombrante.

Format TCA 21 adapté au passage d’un conducteur jusqu’à 21 mm

Avec son ouverture de 21 mm, ce modèle convient aux montages où le câble ou le conducteur principal doit traverser directement le transformateur. Cette configuration facilite le repérage du courant sur une ligne donnée tout en gardant une implantation propre dans l’enveloppe du tableau. Le principe du câble passant est particulièrement utile pour les ensembles de distribution, les coffrets de comptage, les armoires de contrôle et les équipements de supervision énergétique.

Classe de précision 0,5 pour une mesure exploitable et régulière

Sa classe de précision 0,5 le destine aux applications de mesure où une bonne justesse est attendue. Il convient ainsi à l’alimentation d’instruments ou d’équipements de contrôle qui nécessitent un signal secondaire cohérent avec le courant réellement circulant au primaire. La puissance apparente secondaire de 1,5 VA doit être prise en compte pour dimensionner correctement l’appareil associé et la longueur de câblage secondaire.

Sortie secondaire 5 A avec raccordement à vis

Le secondaire 5 A correspond à un standard largement utilisé dans les installations électriques de mesure. Le raccordement secondaire à vis permet une connexion nette et sécurisée vers le compteur, l’analyseur réseau, l’ampèremètre ou tout autre appareil compatible. Ce type de borne est apprécié en environnement de tableau pour sa simplicité de câblage et pour le maintien correct des conducteurs lors des opérations de montage.

Montage pratique avec fixation à cliquet et rail de cuivre

Ce transformateur de courant intègre une fixation à cliquet, utile pour accélérer la pose dans les ensembles électriques. La présence d’un rail de cuivre participe à son adaptation aux configurations de distribution où la tenue du passage conducteur et l’intégration mécanique doivent rester maîtrisées. Cette conception le rend pertinent pour les installateurs recherchant un composant de mesure compact, lisible et facile à positionner dans un espace technique contraint.

Configuration monopassage pour circuits AC jusqu’à 125 A

Équipé d’une seule entrée primaire, ce modèle est prévu pour la mesure d’un seul conducteur par transformateur. Il est destiné à la mesure de courant alternatif et s’emploie lorsque le calibre nominal de la ligne à contrôler atteint 125 A. Le rapport 125/5A permet d’obtenir une image du courant primaire sous forme d’un signal secondaire standard, adapté aux équipements de lecture et de suivi installés en façade ou en fond d’armoire.

Un choix pertinent pour comptage, supervision et instrumentation

Ce transformateur de courant 125/5A répond aux besoins courants en instrumentation électrique : sous-comptage, suivi de charge, contrôle d’intensité, remontée d’information vers un analyseur ou surveillance d’un départ dans un tableau. Son diamètre de passage, sa classe 0,5 et son format à câble passant en font une solution adaptée aux installations où l’on recherche un transformateur de courant compact, clair à mettre en œuvre et compatible avec des appareils de mesure à entrée 5 A.
