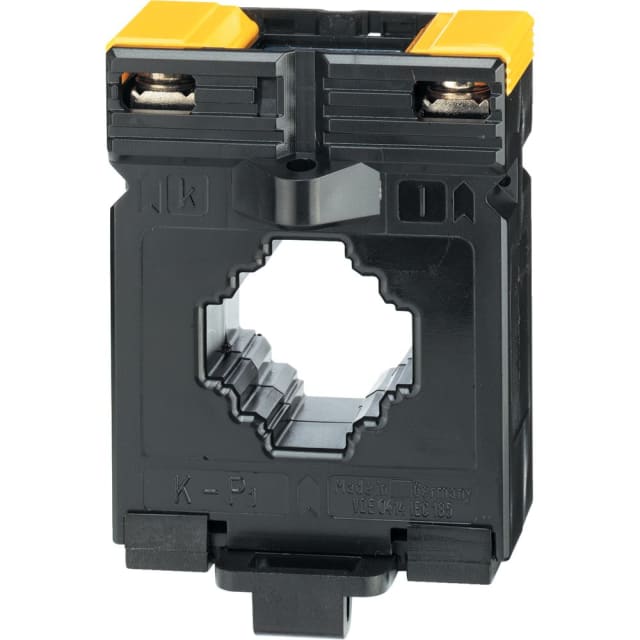

Transformateur de courant 125/5A classe 0,5 192T2312

Transformateur de courant 125/5A pour mesure sur barre ou câble passant

Ce transformateur de courant 125/5A est conçu pour convertir un courant primaire jusqu’à 125 A en un courant secondaire normalisé de 5 A, exploitable par les appareils de mesure, de contrôle ou de comptage associés. Son format enfichable de type barre ou câble passant convient aux intégrations en tableau électrique lorsque l’on recherche une mesure de courant claire, stable et directement compatible avec les équipements prévus pour une entrée secondaire 5 A.

Classe de précision 0,5 pour les applications de mesure

Avec sa classe de précision 0,5, ce modèle est adapté aux usages où la qualité de mesure compte, notamment pour la supervision énergétique, l’instrumentation de tableau et le suivi des charges. Sa puissance apparente nominale secondaire de 1,5 VA permet de l’associer à un circuit de mesure cohérent, tout en conservant les caractéristiques attendues pour une lecture fiable du courant dans l’installation.

Ouverture 26 mm et passage 30 x 30 mm pour une intégration pratique

Ce transformateur de courant dispose d’un diamètre d’ouverture de 26 mm ainsi que d’un passage de 30 mm en hauteur et 30 mm en largeur. Cette configuration le rend adapté au passage d’un conducteur ou d’une barre compatible avec ces dimensions, ce qui facilite son choix lors de la préparation d’un tableau, d’un coffret de distribution ou d’un ensemble de mesure. Ce point est particulièrement utile pour sécuriser la compatibilité mécanique avant commande.

Montage encliquetable pour tableau électrique

Sa fixation à cliquet simplifie la mise en place dans l’environnement de câblage et accélère le montage en armoire ou en coffret. Ce principe de pose est apprécié lorsque l’on travaille sur des ensembles compacts ou lorsque l’accessibilité est limitée. Le format enfiché permet également d’intégrer ce transformateur de courant sans recourir à une architecture complexe, ce qui en fait une solution pratique pour les montages de mesure sur départs électriques.

Connexion secondaire à vis pour un raccordement net

Le raccordement secondaire à vis offre une connexion simple à réaliser vers l’appareil de mesure ou de comptage. Ce type de borne convient bien aux environnements de tableau électrique où l’on recherche un câblage propre, lisible et facile à reprendre lors des opérations de maintenance. Avec une seule entrée primaire, ce transformateur est pensé pour une mesure dédiée sur un conducteur ou une phase à surveiller.

Caractéristiques techniques utiles au dimensionnement

Ce modèle fonctionne avec un courant primaire nominal de 125 A, un secondaire de 5 A, une classe 0,5 et une charge nominale de 1,5 VA. Il présente un facteur FS 5, n’est pas étalonné, ne comporte pas de rail de cuivre intégré et ne dispose pas de protection contre les contacts physiques. Ces informations sont importantes pour sélectionner le bon transformateur de courant en fonction du niveau de mesure recherché, de l’encombrement disponible et de l’architecture du tableau.

Un choix pertinent pour comptage, instrumentation et suivi énergétique

Ce transformateur de courant 125/5A s’adresse aux professionnels et installateurs qui doivent équiper un tableau de distribution, un coffret technique ou une armoire électrique avec un capteur de courant dédié à la mesure. Il convient particulièrement aux applications d’instrumentation, de comptage indirect et de suivi énergétique sur réseaux AC, lorsque l’on a besoin d’un transformateur compact, de classe 0,5, avec passage pour barre ou câble et sortie secondaire standardisée à 5 A.
