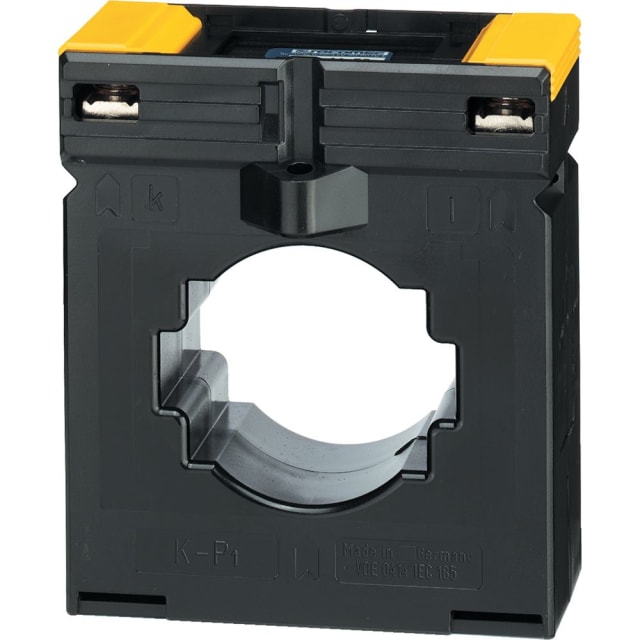

Transformateur de courant à barre 600/5A TCB 44-50 192T5060

Transformateur de courant à barre 600/5A pour mesure sur tableau électrique

Ce transformateur de courant à barre TCB 44-50 est conçu pour convertir un courant primaire de 600 A en un courant secondaire normalisé de 5 A. Il permet d’alimenter les appareils de mesure, de comptage ou de contrôle compatibles avec ce calibre secondaire, tout en simplifiant l’intégration dans un tableau électrique. Son format à câble ou barre passante convient aux installations où une mesure indirecte précise du courant est nécessaire sans intervenir directement sur l’appareil de lecture.

Rapport 600/5 A adapté aux équipements de mesure et de supervision

Avec un rapport de transformation 600/5 A, ce modèle répond aux besoins courants de mesure sur départs de puissance, armoires de distribution et applications tertiaires ou industrielles. La sortie secondaire 5 A le rend compatible avec de nombreux compteurs, centrales de mesure et instruments analogiques ou numériques prévus pour ce standard. Sa puissance apparente de 10 VA autorise le raccordement des dispositifs associés dans le respect des caractéristiques prévues pour la chaîne de mesure.

Classe de précision 0,5 pour un suivi fiable des intensités

La classe de précision 0,5 permet d’obtenir une mesure soignée pour les usages de contrôle, de répartition de charge et de suivi énergétique. Ce niveau de précision convient lorsque l’on recherche une bonne cohérence de lecture sur le tableau, notamment pour la surveillance des consommations et l’exploitation des données électriques. Le facteur FS 5 complète ce positionnement pour les applications de mesure où le comportement du transformateur doit rester adapté à son usage dédié.

Passage barre ou câble avec ouverture 44 mm et fenêtre 50 x 50 mm

Le TCB 44-50 est prévu pour une mise en place sur conducteur primaire par passage de câble ou de barre. Son diamètre d’ouverture de 44 mm et sa fenêtre de 50 mm de hauteur par 50 mm de largeur facilitent le choix en fonction de l’encombrement réel dans le coffret ou l’armoire. Cette configuration est particulièrement intéressante lorsqu’il faut intégrer le transformateur autour d’un conducteur existant tout en conservant une implantation propre et lisible dans l’ensemble de distribution.

Montage pratique par fixation à cliquet

La fixation à cliquet apporte une mise en œuvre rapide et nette dans les ensembles où le temps de pose et la tenue mécanique comptent. Ce mode de montage aide à sécuriser l’installation du transformateur dans son environnement sans ajouter de complexité inutile. Pour l’installateur comme pour l’intégrateur de tableau, c’est un point appréciable dans les opérations de câblage, d’assemblage et de maintenance.

Connexion secondaire à vis pour un raccordement clair

Le raccordement secondaire à vis permet une connexion simple des conducteurs vers l’appareil de mesure ou la borne de report. Ce type de connexion est bien adapté aux environnements de tableau électrique, où la lisibilité du câblage et la tenue du raccordement sont essentielles. Avec une entrée primaire unique, ce transformateur est pensé pour une architecture de mesure directe, claire à identifier et facile à intégrer dans une chaîne de comptage ou de surveillance.

Un choix pertinent pour comptage, contrôle et instrumentation de puissance

Ce transformateur de courant à barre 600/5A trouve naturellement sa place dans les tableaux de distribution, armoires techniques, équipements de protection et installations nécessitant une mesure du courant sur conducteur principal. Son format TCB 44-50, sa sortie 5 A, sa classe 0,5 et sa puissance de 10 VA en font une solution adaptée aux besoins d’instrumentation électrique lorsque l’on recherche un composant cohérent avec les contraintes de place, de raccordement et de compatibilité des appareils de mesure.
