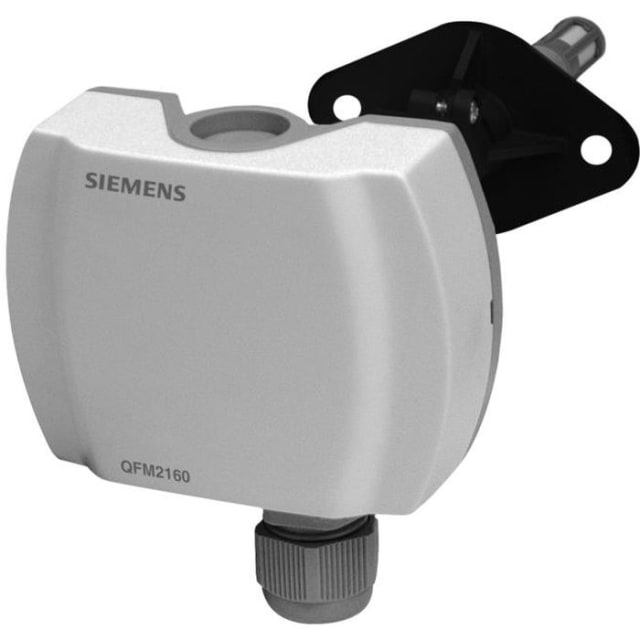

Sonde gaine humidité température 0-10V IP54 QFM2160

Sonde combinée pour gaine de ventilation avec sorties 0-10 V

La sonde gaine humidité température QFM2160 est conçue pour la mesure simultanée de l’humidité relative et de la température dans les conduits d’air. Elle convient aux installations CVC, centrales de traitement d’air, réseaux de soufflage ou de reprise, lorsque la régulation nécessite deux informations essentielles pour piloter plus finement l’humidification, le chauffage, le refroidissement ou la ventilation.

Mesure de l’humidité et de la température dans le conduit

Ce capteur de ventilation travaille directement dans l’air du canal et couvre une large plage de mesure de température de -40 à 70 °C ainsi qu’une plage d’humidité relative de 0 à 95 %. Il assure aussi la mesure de l’humidité absolue et de l’enthalpie, ce qui en fait une solution adaptée aux applications où l’équilibre hygrométrique et thermique du flux d’air doit être suivi avec précision pour optimiser le fonctionnement de l’installation.

Deux sorties analogiques pour une intégration simple en GTB et régulation CVC

La QFM2160 dispose de deux signaux de sortie, avec sorties analogiques 0-10 V et 4-20 mA selon le raccordement prévu par l’installation. Cette configuration facilite l’intégration sur automate, régulateur ou système de gestion technique du bâtiment. Elle permet de remonter séparément les valeurs d’humidité et de température vers une chaîne de contrôle, sans recourir à un protocole de communication spécifique.

Format prévu pour montage en gaine d’aération

Cette sonde est destinée au montage dans un conduit d’aération. Son élément de mesure est positionné à l’extérieur du boîtier afin d’être directement exposé au flux d’air, ce qui favorise une lecture représentative dans la gaine. La longueur totale du capteur est de 183 mm, avec une longueur d’insertion de 154 mm et un diamètre de sonde de 15 mm, des dimensions adaptées à une implantation propre dans les réseaux de ventilation techniques.

Boîtier IP54 pour locaux techniques et installations de traitement d’air

Le boîtier gris avec couvercle encliquetable offre une protection IP54 en situation montée, bien adaptée aux environnements techniques de ventilation. La sonde accepte une humidité ambiante jusqu’à 95 % sans condensation et fonctionne dans une température ambiante de -15 à 60 °C. Ce positionnement en fait un choix pertinent pour les caissons de traitement d’air, réseaux de gaines et zones techniques où les conditions sont plus exigeantes qu’en ambiance intérieure standard.

Raccordement électrique pratique pour l’installateur

L’alimentation se fait en courant alternatif de 19,2 à 28,8 V ou en courant continu de 13,5 à 35 V, avec raccordement à vis. Ce mode de connexion reste particulièrement adapté aux armoires de régulation et aux installations CVC tertiaires ou industrielles. Le matériel de fixation est inclus, ce qui simplifie la pose et permet une mise en œuvre rapide sur site.

Un capteur utile pour piloter l’air traité avec plus de finesse

Dans une installation de ventilation, disposer d’une mesure combinée humidité-température dans la gaine permet d’ajuster plus efficacement les séquences de traitement d’air. Cette sonde est particulièrement indiquée pour les applications où l’on souhaite surveiller l’état réel de l’air circulant dans le réseau, affiner les consignes de confort, limiter les écarts hygrométriques et améliorer la cohérence de la régulation sur toute la chaîne CVC.
