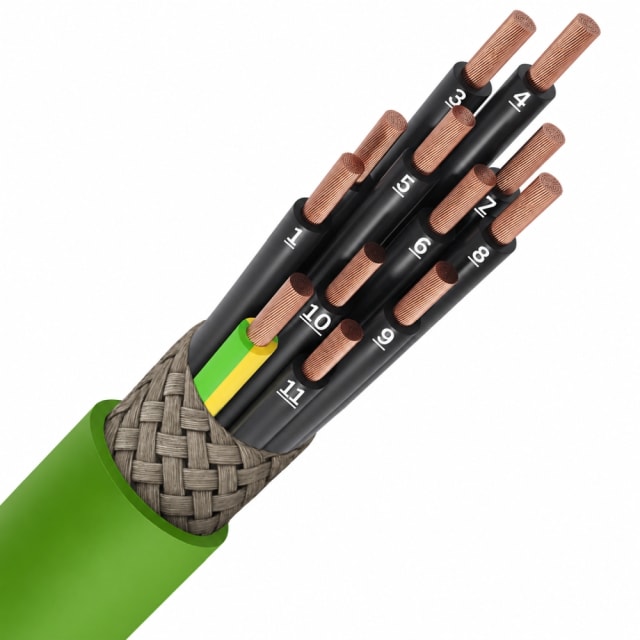

Câble de commande blindé LS0H LIHCH 12G1,5 mm² Cca

Câble de commande blindé LS0H 12G1,5 mm² pour circuits de pilotage et de contrôle

Ce câble de commande blindé LS0H LIHCH 12G1,5 mm² Cca est conçu pour les liaisons de commande, de signal et de contrôle dans les installations techniques où la maîtrise des perturbations électromagnétiques et le comportement au feu sont des critères importants. Sa construction en 12 conducteurs de 1,5 mm² avec conducteur de protection intégré permet d’alimenter et de piloter plusieurs fonctions dans un seul câble, tout en gardant une implantation claire et compacte dans les armoires, équipements et réseaux de distribution de commande.

Blindage par tresse pour limiter les perturbations électriques

Sa tresse de blindage globale constitue un vrai avantage dans les environnements où cohabitent automatismes, appareillages de commande, motorisations, contacteurs ou équipements sensibles. Elle aide à réduire l’influence des parasites électromagnétiques sur les signaux transportés, ce qui en fait un choix pertinent pour les circuits de commande nécessitant une transmission plus propre et plus stable. L’identification des conducteurs par numérotation facilite en parallèle le repérage au câblage et la maintenance.

Gaine LS0H adaptée aux environnements techniques exigeants

La technologie LS0H, pour faible émission de fumées et absence d’halogènes, répond aux attentes des installations où l’on recherche une gaine mieux adaptée aux contraintes de sécurité en cas d’échauffement ou d’incident. Ce câble associe cette conception à une classe de réaction au feu Cca avec niveaux s1, d2 et a1, ce qui le rend particulièrement intéressant pour les cheminements techniques, les bâtiments tertiaires et les installations où le comportement du câble au feu doit être pris en compte dès le choix du matériel.

Conducteurs souples cuivre 12G1,5 mm² pour un câblage plus pratique

Avec ses âmes en cuivre nu de classe 5, ce câble offre une souplesse appréciable à la pose et au raccordement. La section nominale de 1,5 mm² convient aux usages de commande et d’alimentation auxiliaire dans la limite des caractéristiques du circuit. La présence de 12 conducteurs permet de regrouper plusieurs ordres, retours d’information ou liaisons de service dans une seule référence, ce qui simplifie l’organisation du câblage et limite la multiplication des passages.

Format rond et dimensions équilibrées pour la pose en cheminement

Sa géométrie ronde et son diamètre extérieur d’environ 13,4 mm favorisent une mise en œuvre ordonnée dans les goulottes, chemins de câbles et coffrets. Le rayon de courbure minimal de 20 fois le diamètre doit être respecté pour préserver la structure du câble lors de l’installation. Ce point est utile sur les parcours comportant plusieurs changements de direction, notamment dans les tableaux, armoires et liaisons vers capteurs, actionneurs ou organes de commande.

Tension assignée 300/500 V pour applications de commande

Ce câble de série LIHCH-JZ est prévu pour une tension nominale Uo/U de 300/500 V, ce qui correspond aux besoins courants des circuits de commande et de signalisation. Il convient lorsque l’on recherche un câble blindé LS0H capable d’assurer des liaisons multipolaires de commande dans un encombrement raisonnable. Son marquage par conducteurs numérotés apporte un gain de lisibilité appréciable lors des opérations de raccordement, de repérage et d’intervention.

Plage de température et contraintes de pose à respecter

Pour la pose, la température admissible indiquée est de -5 à 70 °C, avec une plage de service statique de -15 à 70 °C. Ces valeurs permettent d’envisager son utilisation dans de nombreux environnements techniques intérieurs, sous réserve du respect des conditions de mise en œuvre de l’installation. Son poids de 367 kg/km donne également une indication utile pour anticiper la manutention, la coupe et l’organisation du chantier sur les longueurs importantes.
