Câble de commande blindé LS0H LIHCH 3G0,75 mm² Cca

Câble de commande blindé LS0H 3G0,75 mm² pour circuits de pilotage et de signalisation

Ce câble de commande blindé LS0H LIHCH 3G0,75 mm² Cca est conçu pour le câblage des circuits de commande, de contrôle et de signalisation lorsque la compacité, la souplesse et la maîtrise des perturbations électromagnétiques sont recherchées. Sa configuration 3 conducteurs avec conducteur de protection convient aux liaisons de commande nécessitant une section de 0,75 mm², avec une tension nominale de 300/500 V. Son format rond et son diamètre extérieur d’environ 6,1 mm facilitent l’intégration dans les armoires, chemins de câbles et passages techniques où l’encombrement doit rester maîtrisé.

Blindage par tresse pour limiter les perturbations électriques

Le blindage global par tresse constitue un atout important pour les environnements comportant des équipements susceptibles de générer des interférences. Il contribue à préserver la stabilité des signaux de commande et à réduire l’influence des perturbations électromagnétiques sur les automatismes, les organes de pilotage et les équipements de mesure. Ce type de construction est particulièrement adapté aux installations techniques où la continuité des informations de commande doit être mieux protégée qu’avec un câble non blindé.

Construction souple en cuivre pour une pose plus pratique

Les conducteurs en cuivre nu de classe 5 offrent une structure souple, appréciée lors du tirage, du câblage en coffret et des raccordements sur des équipements compacts. Cette souplesse améliore la maniabilité du câble dans les parcours avec changements de direction, tout en restant compatible avec des contraintes de pose courantes. L’identification des conducteurs par numérotation permet de repérer plus facilement chaque âme lors du raccordement, ce qui simplifie les opérations de câblage et de maintenance.

Gaine LS0H adaptée aux environnements intérieurs techniques

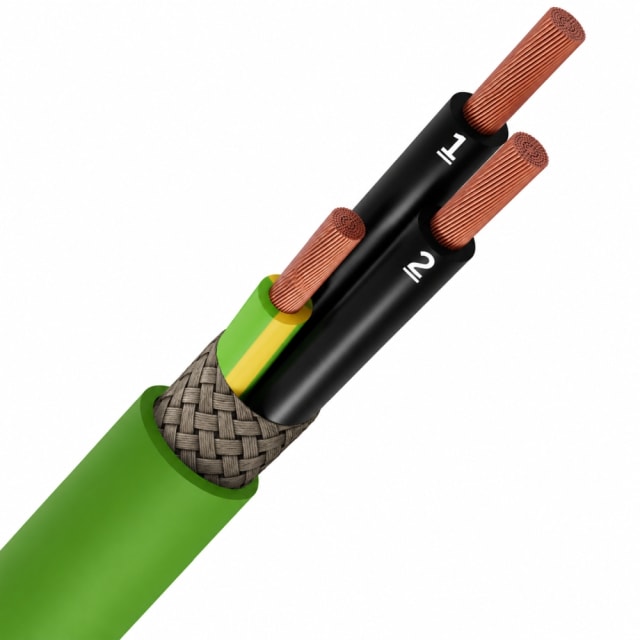

Sa gaine extérieure LS0H associe un faible dégagement de fumées et l’absence d’halogènes, un choix pertinent pour les installations où l’on souhaite limiter les émissions corrosives et l’opacité des fumées en cas d’échauffement important ou d’incident. Le câble se distingue visuellement par sa gaine verte, tandis que les conducteurs internes sont noirs avec repérage numérique. Cette construction répond à un usage de câble de commande moderne dans les bâtiments techniques, équipements industriels et ensembles de distribution nécessitant une solution blindée à gaine sans halogène.

Classement CPR Cca s1 d2 a1 pour les exigences de réaction au feu

Ce câble de commande LIHCH bénéficie d’un classement de réaction au feu Cca selon EN 13501-6, avec un niveau s1 pour une faible production de fumée, d2 pour les gouttelettes ou particules enflammées persistantes et a1 pour une très faible acidité des fumées. Pour l’acheteur professionnel, ce positionnement permet de sélectionner un câble blindé LS0H mieux adapté aux installations où les performances de comportement au feu font partie des critères de choix du matériel, en complément des besoins électriques et mécaniques.

Dimensions et rayon de courbure pensés pour les parcours techniques

Avec un poids indicatif de 69 kg/km, ce câble 3G0,75 mm² reste adapté aux installations demandant un bon compromis entre tenue mécanique, facilité de manipulation et intégration dans les cheminements courants. Son rayon de courbure minimal de 20 fois le diamètre extérieur doit être pris en compte lors de la pose afin de préserver la géométrie du câble et le bon comportement du blindage. Ce point est utile dans les armoires, colonnes techniques, goulottes et autres passages où le respect des rayons de cintrage conditionne la propreté du câblage.

Plage de température compatible avec une exploitation statique

Ce câble peut être posé entre -5 et 70 °C et utilisé en service statique de -15 à 70 °C. Ces valeurs le destinent à de nombreuses applications de commande en environnement technique intérieur ou protégé, dès lors que les conditions d’installation correspondent à cette plage thermique. Il convient ainsi aux raccordements fixes d’équipements de commande, de capteurs, d’actionneurs ou de circuits auxiliaires nécessitant un câble blindé souple, compact et sans halogène.
