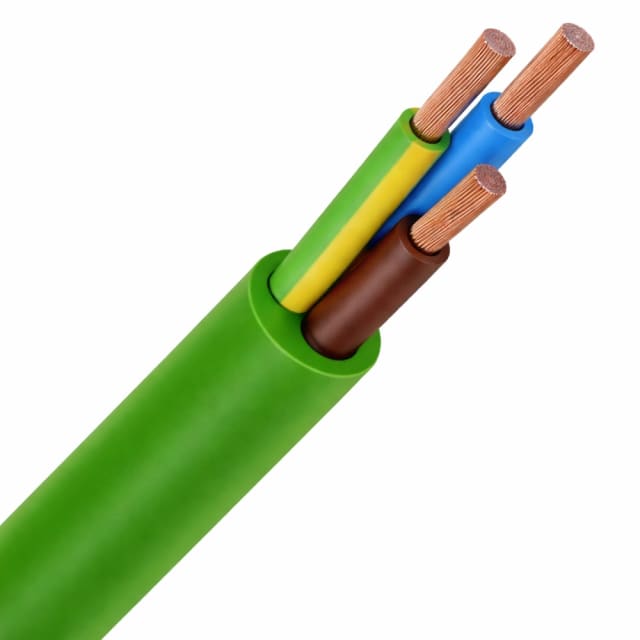

Câble de commande LIHH LS0H vert HAR 3G1,5 mm² Cca pour installations de contrôle et d’alimentation

Ce câble de commande LIHH LS0H vert HAR 3G1,5 mm² Cca est conçu pour les liaisons de commande, de signalisation et d’alimentation sur équipements, armoires, automatismes et circuits techniques nécessitant un câble souple, compact et facile à intégrer. Sa configuration 3G1,5 mm² comprend trois conducteurs dont un conducteur de protection vert/jaune, ce qui le rend adapté aux montages où la continuité de terre doit être prévue directement dans le câble.

Structure souple en cuivre pour un câblage plus pratique

Ses âmes en cuivre nu de classe 5 apportent la souplesse recherchée pour les cheminements en coffret, en canalisation technique ou sur machine, tout en facilitant le passage dans les zones de raccordement serrées. Avec une section nominale de 1,5 mm² par conducteur, ce câble convient aux applications de commande et d’alimentation auxiliaire demandant une bonne tenue électrique et une manipulation plus confortable qu’un câble rigide. L’identification par couleur selon HD 308 simplifie également le repérage au moment du raccordement et limite les erreurs de câblage.

Gaine LS0H verte adaptée aux environnements intérieurs techniques

La gaine extérieure verte, de forme ronde, permet une pose propre et un repérage visuel immédiat dans les installations où la différenciation des circuits est utile. Sa conception LS0H répond à une logique d’intégration dans les bâtiments et locaux techniques où l’on recherche un câble à faible émission de fumées et sans halogène. Ce positionnement en fait une solution pertinente pour les réseaux de commande et de sécurité installés en intérieur, notamment lorsque la lisibilité de l’installation et la maîtrise des contraintes de pose sont importantes.

Classement feu Cca s1 d2 a1 pour les installations exigeantes

Ce câble de commande bénéficie d’un classement de réaction au feu Cca selon EN 13501-6, complété par s1 pour une faible production de fumée, d2 pour les gouttelettes ou particules enflammées persistantes et a1 pour une très faible acidité des fumées. Pour l’installateur comme pour le bureau d’études, ce niveau de classification apporte une réponse claire pour les projets où le comportement au feu du câble fait partie des critères de sélection. Cela permet de choisir un câble de commande LS0H cohérent avec des environnements recevant de nombreux équipements électriques ou des cheminements techniques partagés.

Format compact pour une intégration plus simple en coffret et en cheminement

Avec un diamètre extérieur approximatif de 6,9 mm, ce câble 3G1,5 mm² conserve un encombrement mesuré, utile pour les passages en goulotte, colonne technique, armoire ou faisceau. Son poids indicatif de 89 kg/km contribue aussi à une manipulation maîtrisée sur chantier. La géométrie ronde favorise une pose régulière et un aspect plus net dans les installations apparentes comme dans les ensembles de câblage organisés, tout en aidant à maintenir une bonne tenue dans le temps au niveau du cheminement.

Rayon de courbure et conditions de pose à respecter

Pour préserver les performances du câble, il convient de respecter un rayon de courbure minimal de 8 fois le diamètre. Les valeurs indicatives données sont de 103,5 mm en utilisation flexible ou en mouvement libre, et de 55,2 mm en installation fixe. La température de pose admissible s’étend de -5 à 70 °C, tandis que la température de service en statique est comprise entre -15 et 70 °C. Ces données sont utiles pour préparer une installation propre, éviter les contraintes mécaniques excessives et sécuriser le choix du câble selon les conditions réelles d’exploitation.

Caractéristiques électriques adaptées aux circuits de commande

Ce câble LIHH est donné pour une tension nominale Uo/U de 300/500 V, ce qui le destine aux circuits de commande, de liaison et d’alimentation technique dans de nombreux ensembles électriques. Le conducteur de protection intégré permet de centraliser dans une même liaison la fonction de commande et la mise à la terre de l’équipement concerné lorsque l’architecture de l’installation le prévoit. Pour les intégrateurs et installateurs, c’est un format particulièrement recherché dès qu’il faut combiner compacité, souplesse et repérage clair des conducteurs.

Un choix pertinent pour automatismes, machines et équipements techniques

Ce câble de commande LIHH-JB 3G1,5 mm² s’adresse aux professionnels recherchant un câble LS0H vert pour le câblage d’automatismes, de machines, de coffrets, d’appareillages techniques et de circuits auxiliaires. Son association entre conducteurs souples, gaine sans halogène, repérage coloré et classement feu Cca en fait une référence adaptée aux installations où la facilité de mise en œuvre, la lisibilité du câblage et la maîtrise des contraintes techniques priment. C’est une solution efficace pour bâtir des liaisons de commande propres, cohérentes et bien dimensionnées.
