Câble de commande LIHH Cca LS0H vert numéroté 3G1 mm²

Câble de commande LIHH Cca LS0H 3G1 mm² pour circuits de pilotage et de signalisation

Ce câble de commande LIHH vert numéroté 3G1 mm² est conçu pour les liaisons de commande, de pilotage et de transmission de signaux dans les équipements électriques et automatismes. Sa configuration à 3 conducteurs avec conducteur de protection intégré permet de raccorder proprement des organes de commande, des coffrets, des armoires et des ensembles techniques nécessitant une identification claire des âmes et une pose soignée.

Âmes souples en cuivre pour un câblage pratique en installation

Le câble utilise des conducteurs en cuivre nu de section nominale 1 mm², avec une âme souple de classe 5. Cette construction facilite le passage dans les chemins prévus, le raccordement dans les borniers et les opérations de câblage lorsque l’on recherche une mise en œuvre plus confortable qu’avec une âme rigide. Le repérage par numérotation des conducteurs aide à organiser les connexions de manière lisible, notamment dans les montages de commande où la précision de repérage est essentielle.

Gaine LS0H et comportement au feu adapté aux environnements techniques

Sa gaine extérieure LS0H associe une faible émission de fumées à une absence d’halogènes, un choix pertinent pour les installations où l’on souhaite limiter les émissions corrosives et préserver la lisibilité en cas d’échauffement ou d’incident. Le classement de réaction au feu Cca s1 d2 a1 apporte une réponse adaptée aux projets qui exigent un câble de commande avec performance feu identifiée, tout en conservant un format compact pour les raccordements courants.

Présence d’un conducteur de protection pour les liaisons 3G

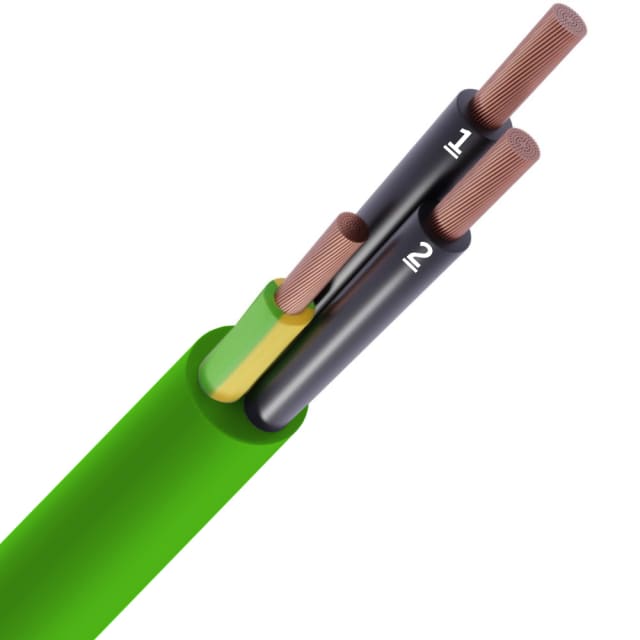

La désignation 3G1 mm² indique la présence de trois conducteurs dont un conducteur de protection. Cette configuration convient particulièrement aux montages où la continuité de protection doit être intégrée directement dans la liaison, sans ajouter un conducteur séparé. Sur l’image produit, on distingue clairement la gaine verte ainsi que l’âme vert/jaune dédiée à cette fonction, ce qui facilite l’identification au moment de la pose et de la maintenance.

Format rond compact pour un cheminement net et maîtrisé

Avec une géométrie ronde et un diamètre extérieur approximatif de 6,1 mm, ce câble LIHH se prête bien aux cheminements ordonnés dans les enveloppes, passages techniques et zones de câblage resserrées. Son poids de 65 kg/km reste cohérent avec un câble de commande souple à 3 conducteurs de 1 mm², ce qui contribue à une manipulation plus simple sur chantier ou à l’atelier. Le rayon de courbure minimal de 8 fois le diamètre doit être respecté pour préserver la tenue du câble lors de l’installation.

Plage de température compatible avec les usages de commande en pose fixe

Ce câble est prévu pour une température de pose de -5 à +70 °C. En service statique, il peut fonctionner dans une plage de -15 à +70 °C, ce qui le rend adapté à de nombreuses applications de commande en environnement intérieur technique. Sa tension nominale est de 300/500 V, un niveau courant pour les circuits de pilotage, de signalisation et d’interconnexion dans les ensembles électriques.

Un choix pertinent pour armoires, coffrets et équipements électriques

Grâce à sa section 1 mm², à ses conducteurs numérotés, à sa souplesse et à sa gaine LS0H verte, ce câble de commande LIHH répond bien aux besoins des intégrateurs, tableautiers, installateurs et mainteneurs recherchant une liaison claire et techniquement cohérente pour les circuits de commande. Il convient particulièrement aux réalisations où l’on veut combiner compacité, présence du conducteur de protection et classement feu Cca sur un câble dédié aux fonctions de commande plutôt qu’à l’alimentation de puissance.
