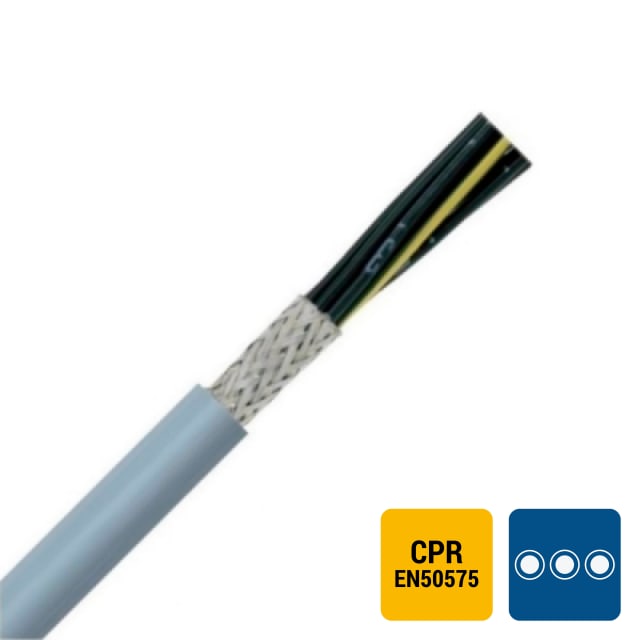

Câble de commande blindé PVC gris Cca 18G1mm² LIYCY

Câble de commande blindé PVC gris pour circuits multiconducteurs

Ce câble de commande blindé PVC gris Cca 18G1mm² de la série LiYCY-JZ est conçu pour le câblage de commandes, de signaux et d’alimentations de faible puissance dans les ensembles électriques, armoires, machines et installations techniques. Sa construction ronde avec 18 conducteurs souples de 1 mm² permet de regrouper plusieurs fonctions dans un seul câble, tout en conservant une mise en œuvre propre et lisible dans les cheminements intérieurs.

Blindage par tresse pour limiter les perturbations électromagnétiques

Le blindage global par tresse constitue un atout important lorsque le câble chemine à proximité d’équipements susceptibles de générer des interférences. Il contribue à préserver la stabilité des signaux de commande et à réduire les perturbations électromagnétiques dans les environnements techniques denses. Ce point est particulièrement utile pour les liaisons entre automatismes, capteurs, organes de commande et équipements de régulation, là où la continuité de transmission doit rester propre et régulière.

18 conducteurs souples numérotés pour un repérage clair au câblage

Avec ses 18 conducteurs en cuivre nu de classe 5, ce câble offre une bonne souplesse pour les opérations de raccordement et de pose. L’identification des conducteurs par nombres facilite le repérage lors du câblage, des contrôles et des interventions de maintenance. La présence d’un conducteur de protection permet en outre de répondre aux besoins des montages nécessitant cette continuité dédiée, sans multiplier les liaisons séparées.

Isolation et gaine PVC pour une intégration pratique en installation

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise apportent une solution couramment recherchée pour les installations de commande en environnement intérieur. Le diamètre extérieur d’environ 13,8 mm reste cohérent avec une intégration en goulotte, coffret ou passage technique selon la place disponible. Sa géométrie ronde simplifie également le maintien, le passage et l’organisation du câble dans les zones de raccordement où la lisibilité de l’installation compte autant que la compacité.

Classification Cca pour les projets exigeant un câble CPR identifié

Ce câble de commande blindé bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Cette désignation permet d’identifier précisément le comportement déclaré du câble vis-à-vis du feu, de la fumée, des gouttelettes enflammées et de l’acidité des émissions. Pour l’acheteur professionnel, c’est une information essentielle pour sélectionner une référence de câble de commande blindé cohérente avec les exigences documentaires et techniques du chantier.

Caractéristiques électriques adaptées aux circuits de commande

Le câble est donné pour une tension nominale Uo/U de 300/500 V, ce qui le destine aux circuits de commande, de liaison et de signalisation dans de nombreux ensembles électriques. Sa section de 1 mm² représente un bon compromis pour des conducteurs multiconducteurs nécessitant à la fois compacité, tenue mécanique au raccordement et polyvalence d’usage. Cette configuration est bien adaptée aux applications où plusieurs ordres, retours d’état ou alimentations auxiliaires doivent transiter dans une seule liaison blindée.

Pose et exploitation en usage statique avec contraintes maîtrisées

Ce modèle est prévu pour une température de pose de -5 à 70 °C et une température de service statique de -15 à 70 °C. Son rayon de courbure minimal exprimé à 20 fois le diamètre extérieur invite à prévoir un cheminement respectueux de sa construction, notamment dans les armoires et passages resserrés. Avec un poids indicatif de 385 kg/km, il s’adresse aux installations où l’on recherche un câble de commande blindé multiconducteur structuré, capable d’assurer une distribution claire des conducteurs dans les montages fixes.
