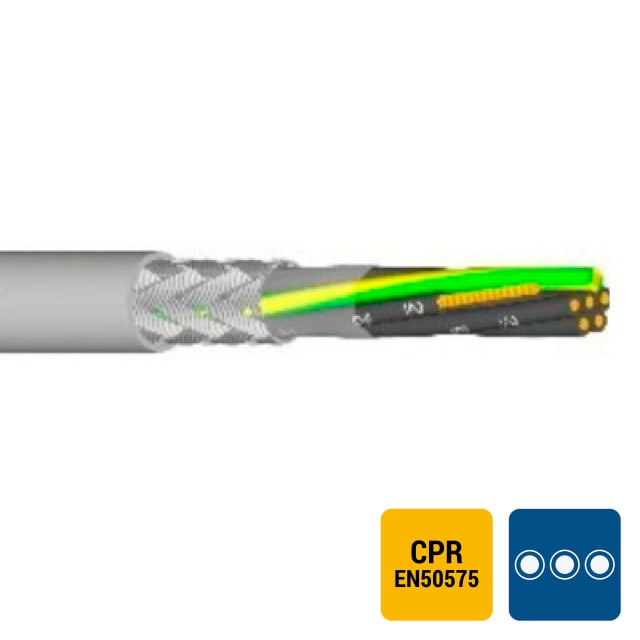

Câble de commande blindé PVC gris 3G1,5 mm² Cca LIYCY

Câble de commande blindé 3G1,5 mm² pour circuits de pilotage et de signal

Ce câble de commande blindé PVC gris 3G1,5 mm² de série LiYCY-JZ est conçu pour les liaisons de commande, de contrôle et de transmission de signaux dans les installations électriques et les équipements techniques. Sa composition en 3 conducteurs souples avec conducteur de protection intégré permet de raccorder proprement des organes de pilotage, automatismes, armoires, capteurs ou actionneurs lorsque la stabilité des signaux et la souplesse de mise en œuvre sont recherchées.

Blindage par tresse pour limiter les perturbations électromagnétiques

Le blindage global par tresse constitue un atout important dans les environnements où circulent des parasites électriques. Il aide à réduire les interférences électromagnétiques et le couplage parasite, ce qui en fait un choix pertinent pour les installations de commande à proximité d’appareils, de moteurs, de tableaux ou de faisceaux techniques. Cette configuration est particulièrement adaptée aux liaisons où la continuité des informations de commande doit rester propre et stable.

Conducteurs cuivre souples en classe 5 pour une pose plus pratique

Les âmes en cuivre nu de section nominale 1,5 mm² bénéficient d’une construction souple de classe 5. Ce niveau de flexibilité facilite le passage dans les coffrets, chemins de câbles, goulottes et zones de raccordement où les rayons de courbure doivent être maîtrisés. Avec sa structure ronde et son diamètre extérieur approximatif de 7,3 mm, ce câble reste bien adapté aux intégrations soignées dans les installations de commande fixes.

Isolation et gaine PVC pour les usages courants en environnement technique

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise forment une solution couramment utilisée pour les circuits de commande et de raccordement. La gaine protège le câble dans les usages statiques et contribue à une finition nette dans les installations. L’identification des conducteurs par numérotation simplifie le repérage lors du câblage, ce qui permet de gagner en lisibilité au moment du raccordement et de la maintenance.

Comportement au feu classé Cca pour les installations exigeant un câble CPR

Ce câble LiYCY-JZ est classé Cca selon l’EN 13501-6, avec niveaux s3, d2 et a3. Ce classement CPR le destine aux projets où le comportement au feu du câble fait partie des critères de sélection. Il convient donc aux installations dans lesquelles un câble de commande blindé avec classification feu déclarée est attendu, tout en conservant les caractéristiques recherchées pour la transmission de signaux et les raccordements techniques.

Tension nominale 300/500 V adaptée aux applications de commande

Avec une tension nominale Uo/U de 300/500 V, ce câble est dimensionné pour de nombreuses applications de commande et de liaison interne sur équipements ou installations. La présence de 3 conducteurs dont un conducteur de protection permet de répondre aux besoins de raccordement de circuits auxiliaires, de pilotage ou de commande, avec une section 1,5 mm² appréciée lorsque l’on souhaite un bon compromis entre capacité de raccordement et robustesse d’usage.

Conditions de pose et d’utilisation à prendre en compte

Pour préserver ses performances, ce câble est prévu pour une température de pose de -5 à 70 °C et une température de service statique de -15 à 70 °C. Son rayon de courbure minimal de 20 fois le diamètre extérieur doit être respecté lors de l’installation afin d’éviter les contraintes excessives sur l’âme, l’isolation et le blindage. Avec un poids indicatif de 109 kg/km, il s’intègre dans les projets où l’on recherche un câble de commande blindé souple, structuré pour un câblage technique propre et maîtrisé.
