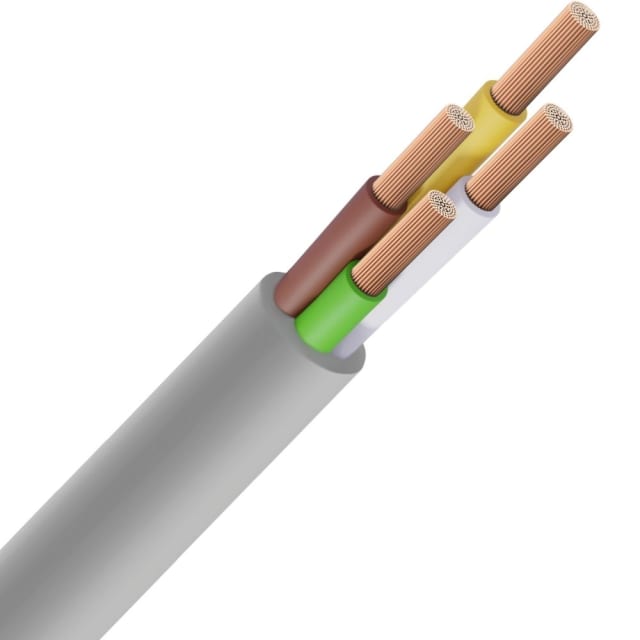

Câble de commande LIYY PVC gris DIN 47100 4×0,5 mm²

Câble de commande LIYY PVC gris DIN 47100 4×0,5 mm² pour le câblage de commande et de signal

Ce câble de commande LIYY 4×0,5 mm² est conçu pour les liaisons de commande, de mesure, de signalisation et d’automatisme en environnement intérieur. Sa structure souple à 4 conducteurs en cuivre nu facilite le raccordement d’équipements, d’armoires, de coffrets et d’appareils de pilotage lorsque l’on recherche un câble compact, rond et simple à repérer. Son marquage par couleurs selon DIN 47100 permet d’identifier rapidement chaque conducteur lors du câblage, ce qui contribue à un travail plus net et plus lisible.

Configuration 4 conducteurs souples avec repérage couleur DIN 47100

Avec ses 4 âmes de 0,5 mm² en cuivre souple classe 5, ce câble LIYY convient aux montages qui demandent une bonne maniabilité au passage en goulotte, en coffret ou dans des volumes réduits. L’identification par couleur simplifie la préparation et limite les erreurs au moment du raccordement, notamment sur les circuits de commande basse intensité. L’absence de conducteur de protection le destine aux applications de commande, de transmission de signaux ou d’interconnexion technique où un fil vert/jaune n’est pas requis.

Gaine PVC grise compacte pour une intégration propre en armoire

Sa gaine extérieure en PVC gris protège l’ensemble tout en conservant un diamètre extérieur approximatif de 5,1 mm, apprécié pour les installations denses. La géométrie ronde favorise un cheminement régulier dans les passages de câbles et aide à obtenir une finition propre dans les armoires électriques, tableaux de commande et ensembles pré-câblés. Le PVC utilisé pour l’isolation des conducteurs et la gaine extérieure répond bien aux usages courants de câblage de commande en pose intérieure fixe ou faiblement mobile.

Souplesse de pose adaptée aux passages serrés et au câblage technique

Le câble bénéficie d’une construction fine et flexible qui facilite le travail de l’installateur lors du tirage, du façonnage et du raccordement. Son rayon de courbure minimal est de 8 fois le diamètre, avec une valeur minimale admissible de 40,8 mm en installation fixe et de 76,5 mm en utilisation flexible. Cette souplesse est un atout concret pour réaliser des boucles propres, contourner les équipements dans un coffret et intervenir dans des espaces réduits sans recourir à un câble plus encombrant.

Caractéristiques électriques pour circuits de commande en 300/500 V

Ce câble de commande LIYY affiche une tension nominale Uo de 300 V et U de 500 V, ce qui le rend adapté à de nombreux circuits de commande et de liaison interne d’équipements. La section de 0,5 mm² constitue un bon compromis pour les signaux, les commandes et certaines alimentations de faible puissance nécessitant plusieurs conducteurs dans un encombrement limité. Le cuivre nu favorise une connexion pratique au bornier et une bonne continuité électrique dans les montages courants d’automatisme et de contrôle.

Comportement au feu classé Cca s3 d2 a3

Ce modèle se distingue par un classement de réaction au feu Cca s3 d2 a3. Pour l’acheteur professionnel, cela apporte une information claire sur le comportement du câble face au feu, avec une gaine adaptée aux références de chantier ou d’équipement où cette donnée doit être connue dès la sélection produit. C’est un point utile pour choisir la bonne variante de câble LIYY lorsque plusieurs versions visuellement proches existent, mais avec des niveaux de classement différents.

Plage de température et usage en installation statique ou faiblement mobile

Le câble peut être posé entre -5 et +70 °C et fonctionne en service statique de -15 à +70 °C. Ces valeurs le rendent pertinent pour des usages de câblage en intérieur, dans les armoires, machines, coffrets, pupitres et ensembles de commande soumis à des conditions thermiques classiques d’exploitation. Son poids de 52 kg/km reste cohérent avec une manipulation aisée sur les petites longueurs, tandis que sa coupe au mètre permet d’ajuster précisément la quantité au besoin réel du chantier ou de l’atelier.
