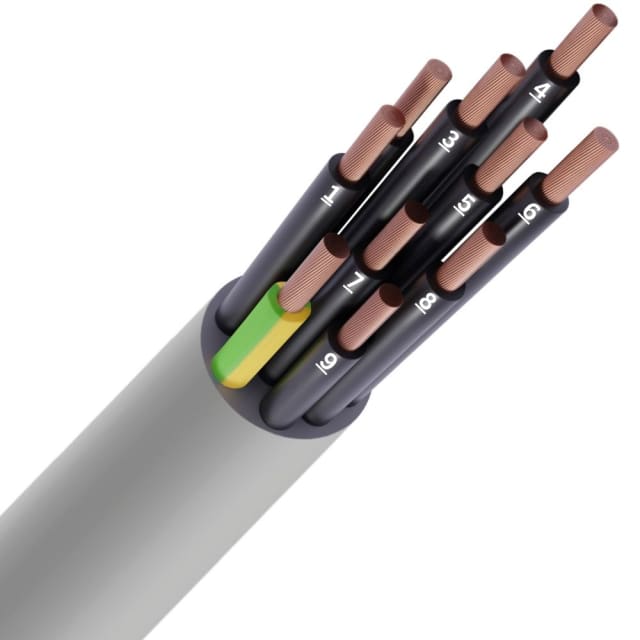

Câble de commande LIYY PVC gris numéroté 10G2,5mm²

Câble de commande LIYY PVC gris 10G2,5 mm² pour installations de contrôle et de liaison

Ce câble de commande LIYY PVC gris numéroté 10G2,5 mm² est conçu pour les circuits de commande, de signalisation et d’alimentation de fonctions auxiliaires dans les environnements techniques et industriels. Sa configuration en 10 conducteurs avec conducteur de protection permet de raccorder plusieurs commandes ou retours d’information dans un seul câble, tout en gardant une organisation claire du câblage. Sa structure ronde et sa gaine grise en PVC facilitent une intégration propre dans les armoires, coffrets, machines et chemins de câbles.

Âmes souples en cuivre pour un câblage plus pratique

Chaque conducteur en cuivre nu de section 2,5 mm² bénéficie d’une âme souple de classe 5. Ce choix rend le câble plus confortable à travailler lors des passages, du façonnage et du raccordement, notamment lorsque l’installation demande des courbures contrôlées ou une mise en place soignée dans des espaces techniques. La section 2,5 mm² convient aux applications de commande nécessitant une capacité de transport supérieure à celle des petites sections, avec une bonne tenue mécanique lors des manipulations.

Repérage numéroté des conducteurs pour gagner du temps au raccordement

Le repérage par numéros simplifie l’identification des conducteurs pendant le montage, les essais et les opérations de maintenance. Sur un câble multiconducteur 10G2,5 mm², cette numérotation apporte un vrai confort de lecture au moment du câblage des borniers, automates, relais ou organes de commande. La présence du conducteur de protection permet en plus d’intégrer la liaison de terre dans le même ensemble, ce qui limite la multiplication des câbles et améliore la lisibilité de l’installation.

Isolation et gaine PVC adaptées aux usages fixes et aux liaisons internes

L’isolation des conducteurs en PVC et la gaine extérieure PVC forment un ensemble adapté aux liaisons de commande non blindées, en pose fixe comme dans de nombreux montages internes. Le câble est sans blindage global, ce qui le destine avant tout aux environnements où un écran électromagnétique n’est pas requis. Son diamètre extérieur d’environ 15 mm reste cohérent avec une installation ordonnée dans les goulottes, armoires ou équipements, tout en conservant une bonne compacité au regard du nombre de conducteurs et de la section.

Tenue au feu classée Cca s3 d2 a3 pour les installations exigeant un câble CPR identifié

Ce câble de commande LIYY est classé Cca s3 d2 a3 selon EN 13501-6. Cette classification permet d’identifier précisément son comportement en réaction au feu dans les projets où ce critère doit être pris en compte dès la sélection du câble. Pour l’installateur comme pour le bureau d’études, disposer d’un câble de commande numéroté avec une classification CPR clairement définie aide à choisir la bonne référence pour les installations techniques où la cohérence documentaire et le bon niveau de performance attendue sont essentiels.

Souplesse de pose et rayons de courbure à respecter

Avec un rayon de courbure minimal de 8 fois le diamètre, ce câble doit être posé en respectant ses contraintes de mise en œuvre pour préserver la géométrie interne des conducteurs. Le rayon minimal admissible est de 225 mm en utilisation flexible ou mouvement libre, et de 120 mm en usage stationnaire fixe. Ces valeurs sont utiles pour préparer correctement les entrées d’armoire, les passages en goulotte, les réserves de câble et les zones de raccordement, afin d’obtenir une pose propre et durable.

Plage thermique et tension nominale pour les circuits de commande

Ce modèle fonctionne avec une tension nominale Uo/U de 300/500 V. Il est prévu pour une température de pose de -5 à 70 °C et pour une température de service statique de -15 à 70 °C. Ces caractéristiques le rendent pertinent pour de nombreuses applications de commande, de distribution de signaux et de raccordement d’équipements, dès lors que l’installation correspond à un usage non blindé et à des conditions thermiques compatibles avec le PVC.

Un format 10G2,5 mm² bien adapté aux équipements multiconducteurs

Le format 10G2,5 mm² répond aux besoins des installations qui regroupent plusieurs conducteurs de commande dans une seule liaison, sans descendre sur une section trop faible. Il constitue une solution pratique pour les machines, ensembles électrotechniques, tableaux, coffrets de pilotage ou automatismes demandant plusieurs départs et retours avec terre intégrée. Son poids indicatif de 454 kg/km traduit une construction cohérente avec sa section et son nombre de conducteurs, pour un câble pensé avant tout pour les montages techniques structurés.
