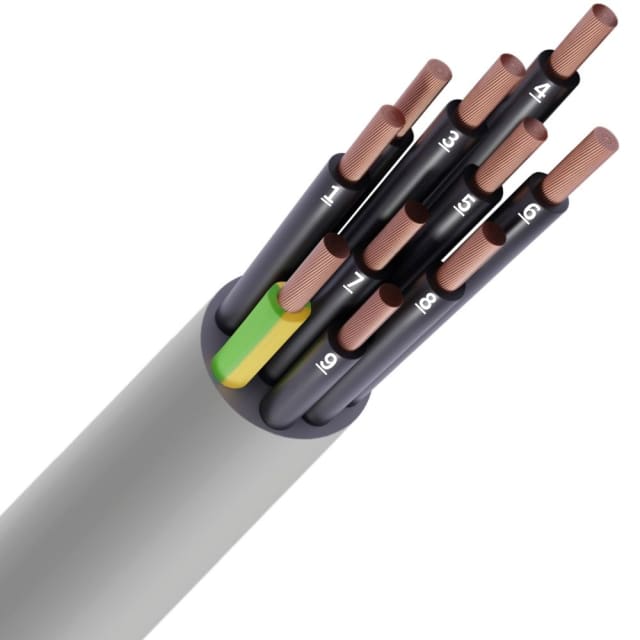

Câble de commande LIYY PVC gris 10G1mm² Cca numéroté

Câble de commande LIYY PVC gris 10G1mm² pour câblage de commande multiconducteur

Ce câble de commande LIYY PVC gris 10G1mm² est conçu pour les liaisons de commande, de signalisation et d’alimentation auxiliaire dans les équipements électriques et automatismes. Sa configuration 10G1 mm² permet de regrouper 10 conducteurs, dont un conducteur de protection vert/jaune, dans une seule enveloppe ronde et compacte. Il constitue une solution adaptée lorsque l’on recherche un câble souple, numéroté et facile à organiser dans les armoires, coffrets, machines et ensembles techniques.

Âmes cuivre souples classe 5 pour un câblage plus pratique

Les conducteurs en cuivre nu de section nominale 1 mm² bénéficient d’une construction souple de classe 5. Cette conception facilite le cheminement dans les passages étroits, le raccordement dans les borniers et la mise en œuvre sur des installations où une certaine souplesse de pose est appréciée. Avec un diamètre extérieur d’environ 10,7 mm, ce câble conserve un bon compromis entre capacité de câblage, compacité et maniabilité sur chantier comme en atelier.

Repérage numéroté des conducteurs pour gagner du temps au raccordement

L’identification des conducteurs par numéros simplifie le repérage lors du câblage, des opérations de maintenance et des modifications d’installation. Sur une version 10 conducteurs, ce marquage permet de limiter les erreurs de connexion et d’accélérer les interventions, notamment dans les applications de commande comportant plusieurs points de liaison. La présence du conducteur de protection intégrée au câble apporte une organisation claire lorsque la continuité de terre doit être reprise dans le même faisceau.

Isolation et gaine PVC grise pour les installations fixes ou semi-flexibles

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise répondent aux usages courants des câbles LIYY en environnement technique intérieur. La géométrie ronde facilite l’insertion dans les goulottes, chemins de câbles, passages de cloison et enveloppes électriques. La finition grise convient particulièrement aux installations de commande et de distribution interne où un câble discret, lisible et homogène est recherché.

Comportement au feu classé Cca pour les environnements techniques exigeants

Ce câble de commande LIYY est classé Cca selon l’EN 13501-6, avec niveaux s3, d2 et a3. Ce classement constitue un critère de sélection utile pour les projets où la réaction au feu du câble entre dans les exigences techniques du chantier. Il permet d’orienter le choix vers une version clairement identifiée pour ce niveau de performance, tout en conservant les caractéristiques attendues d’un câble de commande PVC souple et numéroté.

Caractéristiques électriques et dimensions adaptées aux circuits de commande

Le câble présente une tension nominale de 300/500 V, adaptée aux circuits de commande et de câblage fonctionnel correspondants. Son poids indicatif de 217 kg/km aide à anticiper la manutention et le dimensionnement des approvisionnements. Le rayon de courbure minimal est donné à 8 fois le diamètre, avec une valeur admissible d’environ 85,6 mm en pose fixe et 160,5 mm en utilisation flexible, ce qui permet de préparer plus précisément les cheminements et les rayons de passage.

Plage de température utile pour pose et service en environnement intérieur

Ce câble peut être posé entre -5 et 70 °C et utilisé en service statique entre -15 et 70 °C. Ces valeurs le destinent aux installations électriques intérieures, armoires de commande, équipements industriels, tableaux et liaisons de machines où les conditions thermiques restent compatibles avec une gaine PVC. Pour une intégration propre et durable, il est recommandé de respecter les rayons de courbure indiqués ainsi que les conditions de pose prévues pour ce type de câble multiconducteur.

Un format 10G1 mm² pertinent pour centraliser commande, signaux et terre

La version 10G1mm² répond bien aux besoins de centralisation de plusieurs fonctions dans un seul câble : retours de commande, signaux de capteurs ou d’actionneurs, alimentations auxiliaires et conducteur de protection. Ce format limite la multiplication des câbles séparés, améliore la lisibilité du câblage et contribue à une implantation plus nette dans les ensembles électriques. Pour l’installateur comme pour l’exploitant, c’est un choix efficace lorsque plusieurs liaisons doivent transiter ensemble dans une même gaine extérieure.
