Câble de commande LIYY PVC gris numéroté 12×0,5mm²

Câble de commande LIYY 12×0,5 mm² pour circuits de signal et de contrôle

Ce câble de commande LIYY PVC gris numéroté 12×0,5 mm² est conçu pour le câblage des signaux, des commandes et des échanges de données dans les équipements électriques et électroniques. Sa construction multiconducteur avec 12 âmes souples en cuivre permet d’organiser facilement des liaisons de commande dans les armoires, machines, ensembles de régulation, appareils de mesure ou installations techniques intérieures.

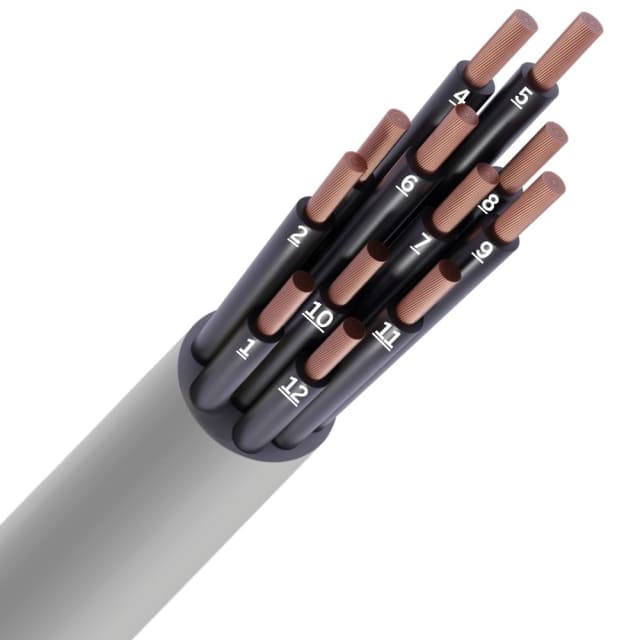

Repérage numéroté des conducteurs pour un câblage plus lisible

Chaque conducteur est identifié par numérotation, un point important dès que plusieurs circuits doivent cohabiter dans le même câble. Ce repérage simplifie le raccordement, limite les inversions au montage et facilite les opérations de maintenance ou d’extension. Dans une installation de commande, cette lecture claire des âmes fait gagner du temps lors du câblage comme lors du diagnostic.

Âmes souples en cuivre et gaine PVC pour une mise en œuvre pratique

Le câble associe des conducteurs cuivre nus de classe 5, donc souples, à une isolation PVC et à une gaine extérieure PVC grise. Cette configuration convient aux intégrations propres en coffret, en machine ou dans des cheminements intérieurs où l’on recherche un câble rond, maniable et simple à poser. Son diamètre extérieur d’environ 8,4 mm permet de conserver un encombrement maîtrisé tout en regroupant 12 conducteurs de 0,5 mm².

Adapté aux installations fixes et aux flexions occasionnelles en intérieur

Ce câble LIYY-OZ est prévu pour une pose fixe ainsi que pour une utilisation flexible occasionnelle, sans effort de traction et hors mouvement continu. Il trouve naturellement sa place dans les environnements intérieurs secs ou humides, notamment pour les systèmes de commande, la construction de machines, les circuits de régulation ou certains équipements techniques de bureau et de pesage. En revanche, il n’est pas destiné à une pose en extérieur ni à une installation enterrée.

Version OZ sans conducteur de protection pour les applications de commande dédiées

La désignation LiYY-OZ correspond à une version sans conducteur de protection. Ce format est pertinent lorsque le schéma de câblage ne nécessite pas d’âme vert/jaune intégrée et que l’on souhaite disposer uniquement de conducteurs de commande numérotés. Pour les applications où la séparation des fonctions est importante, cette configuration aide à conserver une architecture de câblage cohérente et adaptée aux besoins réels du circuit.

Caractéristiques électriques et comportement au feu pour les environnements techniques

Avec une tension nominale Uo/U de 300/500 V, ce câble répond aux besoins courants des circuits de commande et de signalisation basse tension. Son classement de réaction au feu Cca s3 d2 a3 apporte une information essentielle pour le choix du câble dans les bâtiments et installations techniques. Cette classification complète utilement ses performances de câblage lorsqu’un niveau de comportement au feu clairement identifié est recherché.

Rayon de courbure et plage de température à prendre en compte à la pose

Pour préserver la tenue du câble à l’installation, le rayon de courbure minimal est donné à 8 fois le diamètre extérieur, soit 67,2 mm en pose fixe et 126 mm en utilisation flexible. La température de pose s’étend de -5 à 70 °C, avec une température de service statique de -15 à 70 °C. Ces valeurs sont utiles pour préparer un cheminement propre, éviter les contraintes inutiles et garantir une intégration adaptée dans les armoires ou ensembles câblés.
