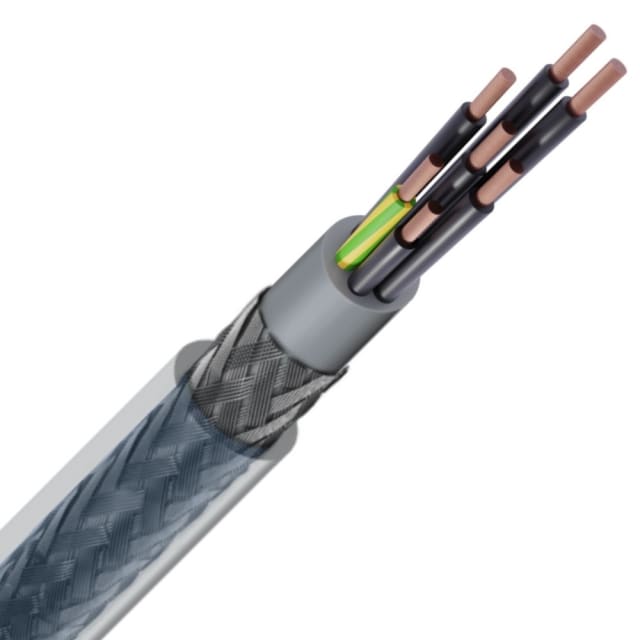

Câble LIYYSY blindé acier transparent 7G1,5 mm² Eca

Câble blindé 7G1,5 mm² pour câblage de commande et d’alimentation

Le câble LIYYSY blindé acier transparent 7G1,5 mm² Eca est conçu pour les liaisons électriques nécessitant à la fois souplesse, repérage clair des conducteurs et protection mécanique complémentaire. Sa composition en 7 conducteurs de 1,5 mm², dont conducteur de protection, le rend particulièrement adapté aux circuits de commande, aux raccordements d’équipements, aux armoires techniques et aux installations où plusieurs fonctions doivent transiter dans un seul câble rond.

Blindage par tresse pour limiter les perturbations

Ce modèle intègre un blindage global par tresse, utile lorsque le câble évolue dans un environnement comportant des équipements électriques ou électromécaniques susceptibles de générer des perturbations. Ce blindage contribue à mieux préserver la stabilité des signaux et à sécuriser les liaisons dans les applications de pilotage, de commande ou d’interconnexion de matériels techniques. L’armure tressée en acier apporte également une structure renforcée appréciée sur les cheminements exposés.

Âmes souples en cuivre pour une mise en œuvre plus pratique

Grâce à ses conducteurs cuivre nus de classe 5, ce câble offre une bonne flexibilité à l’installation. Cette construction facilite le passage dans les coffrets, les châssis, les machines ou les zones de raccordement demandant des courbures maîtrisées. Son rayon de courbure minimal de 20 fois le diamètre extérieur doit être respecté pour conserver une pose propre et préserver la structure interne du câble.

Gaine extérieure transparente pour un contrôle visuel immédiat

Sa gaine extérieure PVC incolore constitue un vrai avantage sur les installations où l’identification visuelle compte. Elle permet de distinguer la structure interne du câble et s’intègre facilement dans les environnements techniques où l’on souhaite conserver une lecture rapide du cheminement. La géométrie ronde et le diamètre extérieur d’environ 13,6 mm favorisent en outre une intégration homogène dans les passages de câbles, presse-étoupes et équipements de distribution adaptés.

Repérage numéroté des conducteurs pour un câblage plus lisible

Les conducteurs sont identifiés par numéros, ce qui facilite les opérations de raccordement, de repérage et de maintenance, notamment lorsque plusieurs points de connexion doivent être traités avec précision. Cette identification est intéressante pour les montages techniques structurés, les tableaux de commande et les ensembles où la clarté du câblage permet de gagner du temps lors des interventions.

Caractéristiques électriques adaptées aux installations techniques

Ce câble affiche une tension nominale de 300/500 V, adaptée à de nombreux usages de commande et d’alimentation dans les ensembles électriques. Sa résistance conducteur à 20 °C de 20 Ohm/km et sa section nominale de 1,5 mm² en font une solution cohérente pour des raccordements nécessitant un bon équilibre entre compacité, capacité de câblage et tenue d’ensemble. Le conducteur de protection intégré simplifie la constitution de liaisons complètes dans un seul câble.

Tenue thermique et conditions de pose à prendre en compte

Le LIYYSY 7G1,5 mm² Eca peut être posé à partir de -5 °C et utilisé en service statique dans une plage de température allant de -40 à 80 °C. Cette amplitude permet son emploi dans de nombreux environnements techniques intérieurs ou abrités, sous réserve du respect des conditions de pose et des contraintes mécaniques de l’installation. Son poids d’environ 280 kg/km est également une donnée utile pour anticiper la manutention et le dimensionnement des supports.

Classe Eca pour les projets demandant une identification précise du câble

Avec sa classification de réaction au feu Eca, ce câble blindé transparent répond aux besoins des installations où le choix du bon niveau de performance feu fait partie des critères de sélection. Il s’adresse aux professionnels recherchant un câble 7G1,5 mm² blindé, souple, rond et facilement repérable pour des applications de câblage technique, de commande et de raccordement d’équipements électriques.
