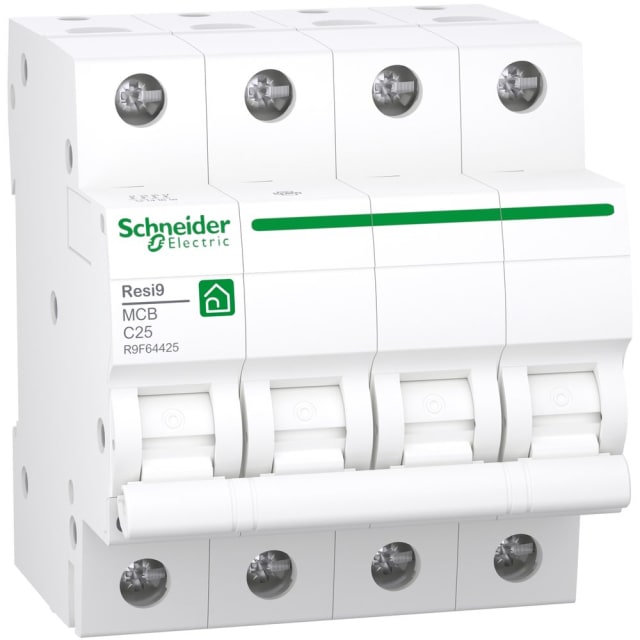

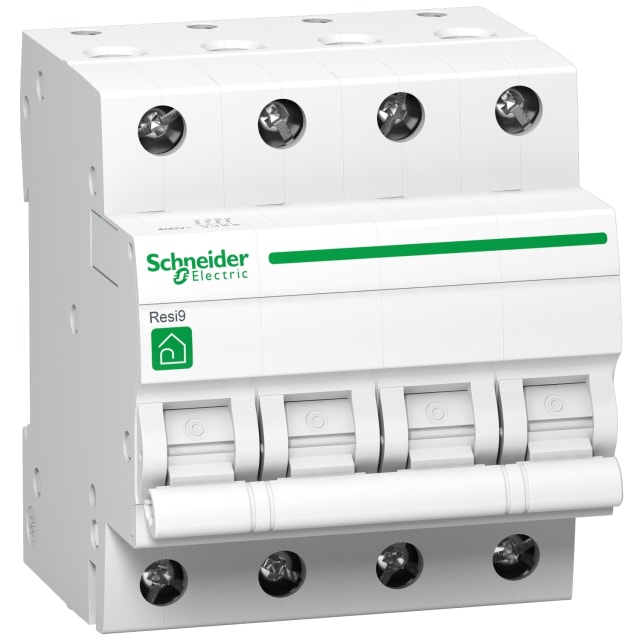

Disjoncteur modulaire 4P 25A courbe C 3kA R9F64425

Disjoncteur modulaire 4P 25A courbe C pour protection des circuits en 400 V

Ce disjoncteur modulaire 4 pôles 25 A courbe C de la gamme Resi9 Protection est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en courant alternatif. Son format tétrapolaire permet de couper simultanément les quatre pôles protégés, ce qui en fait une solution adaptée aux tableaux électriques nécessitant une protection 4P en 400 V.

Courbe C : un déclenchement adapté aux usages courants avec appel de courant modéré

La courbe de déclenchement C convient aux circuits susceptibles de présenter un courant d’appel modéré au démarrage. Elle est particulièrement pertinente lorsque l’installation alimente des équipements ou lignes demandant une protection stable sans déclenchements intempestifs liés aux pointes passagères. Le calibre 25 A permet d’intégrer ce disjoncteur dans une distribution cohérente lorsque cette intensité nominale correspond au dimensionnement du circuit à protéger.

Configuration 4 pôles protégés pour une coupure complète du départ

Avec ses 4 pôles au total et 4 pôles protégés, ce modèle assure une protection complète sur chaque conducteur concerné. L’absence de neutre à connexion intégrée confirme qu’il s’agit d’une version 4 pôles protégés, adaptée aux configurations où chaque pôle doit être surveillé et coupé. Cette architecture est recherchée pour certains départs tétrapolaires où la continuité de protection sur l’ensemble des conducteurs est un critère déterminant.

Pouvoir de coupure 3 kA et limitation d’énergie de classe 3

Ce disjoncteur modulaire offre un pouvoir de coupure assigné de 3 kA selon EN 60898, aussi bien à 230 V qu’à 400 V. Il convient ainsi aux installations pour lesquelles ce niveau de coupure est approprié au courant de court-circuit présumé. Sa classe de limitation énergétique 3 constitue un point important pour mieux contenir l’énergie laissée passer lors d’un défaut, contribuant à la protection du circuit en aval.

Format compact pour tableau modulaire et raccordement pratique

Sa largeur de 4 modules facilite son intégration dans un coffret ou un tableau modulaire, tout en conservant une lecture claire de la répartition. Avec une profondeur totale de 44 mm, il s’intègre facilement dans les enveloppes compatibles. Le raccordement accepte des conducteurs monofiliaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui offre une bonne souplesse d’installation selon la nature du câblage utilisé.

Caractéristiques électriques utiles pour l’exploitation du circuit

Ce modèle fonctionne en tension AC sur une plage de fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV apportent des repères techniques utiles pour l’intégration dans une distribution modulaire cohérente. La puissance dissipée de 2,7 W reste également à prendre en compte dans les ensembles compacts où la gestion thermique du tableau doit être correctement anticipée.

Conçu pour un environnement d’installation standard en tableau

Avec un indice de protection IP20, une catégorie de surtension 3 et un degré de pollution 2, ce disjoncteur est destiné à une mise en œuvre dans un environnement de tableau électrique adapté. Il peut fonctionner dans une plage de température ambiante de -25 à 60 °C, ce qui permet son usage dans des conditions d’exploitation courantes dès lors que l’enveloppe et le reste de l’installation sont correctement dimensionnés.

Un choix pertinent pour compléter une distribution modulaire Resi9 Protection

Ce disjoncteur quadripolaire 25 A s’intègre naturellement dans une logique de protection modulaire lorsque l’objectif est d’équiper un tableau avec un appareil 4P courbe C compact et lisible. Il répond bien aux besoins de protection d’un départ tétrapolaire en recherchant une coupure simultanée, un encombrement maîtrisé et des caractéristiques électriques claires pour le câblage, la distribution et la maintenance.
