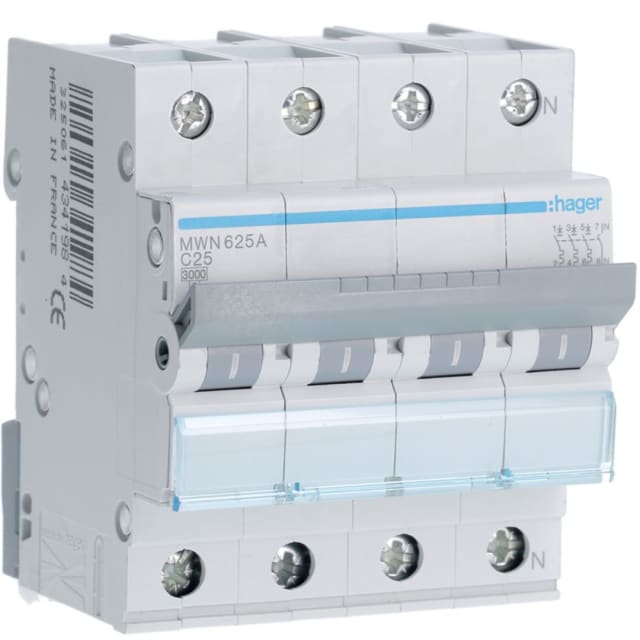

Disjoncteur 25A courbe C 3P+N 3kA 4 modules MWN625A

Disjoncteur modulaire 25A courbe C en version 3P+N pour tableau électrique

Ce disjoncteur modulaire 25A courbe C en configuration 3P+N est conçu pour la protection des circuits triphasés avec neutre. Son format quadripolaire permet de réunir dans un seul appareil la coupure des trois phases et du neutre, avec 3 pôles protégés et neutre raccordé. Ce type de disjoncteur convient particulièrement aux installations de distribution nécessitant une protection claire, compacte et simple à intégrer dans un tableau électrique modulaire.

Calibre 25A et courbe C pour les circuits avec appels de courant modérés

Avec un courant nominal de 25 A, ce modèle répond aux besoins de protection de nombreuses lignes d’alimentation en environnement résidentiel, tertiaire ou technique. Sa courbe de déclenchement C est adaptée aux circuits présentant des pointes de courant au démarrage, comme certains moteurs, équipements techniques ou lignes mixtes. Elle offre ainsi un bon compromis entre continuité d’exploitation et protection contre les surcharges et courts-circuits.

Configuration 3P+N pratique pour les réseaux triphasés 400 V

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur s’intègre dans les réseaux triphasés avec neutre. Sa conception 4 pôles au total, avec 3 pôles protégés, facilite la protection des départs triphasés tout en assurant la continuité de câblage du neutre. C’est une solution pertinente pour les coffrets et tableaux où la lisibilité du câblage, la compacité et la cohérence de protection sont recherchées.

Encombrement 4 modules pour une intégration propre sur rail

Sa largeur de 4 modules permet une implantation rationnelle dans les tableaux modulaires, sans surdimensionner l’espace occupé. Avec une profondeur totale de 70 mm, il reste compatible avec les intégrations courantes en coffret ou tableau encastré. Ce format compact aide à organiser plus facilement la distribution, notamment lorsque plusieurs protections doivent cohabiter dans un espace limité.

Pouvoir de coupure et caractéristiques électriques adaptées aux usages courants

Ce disjoncteur dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ainsi que d’un pouvoir de coupure Icu de 4,5 kA selon IEC 60947-2 à 400 V. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV renforcent son adéquation aux environnements de distribution classiques. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise des contraintes en cas de défaut.

Raccordement souple ou rigide pour une mise en œuvre plus polyvalente

Ce modèle accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui facilite son adaptation à différentes sections de câbles selon le départ à protéger. Cette plage de raccordement apporte de la souplesse lors du câblage du tableau, que ce soit pour une installation neuve, une extension ou une opération de remplacement d’appareillage modulaire existant.

Caractéristiques utiles pour l’installation en environnement technique

Le disjoncteur fonctionne en 50 à 60 Hz et supporte une température ambiante de service de -25 à 70 °C, ce qui le rend exploitable dans des conditions d’installation variées. Son indice de protection IP20 correspond à un usage en tableau ou coffret adapté. Sa catégorie de surtension 3 et son degré de pollution 2 complètent un profil technique cohérent pour les applications de protection et de distribution électrique en appareillage modulaire.
