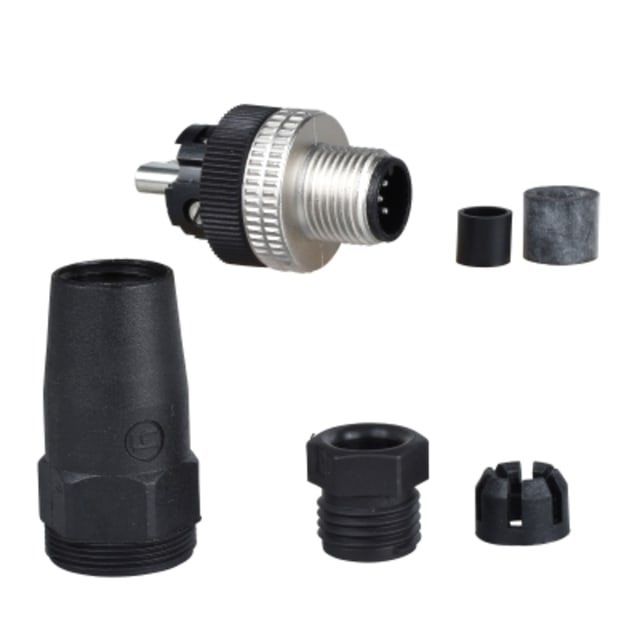

Connecteur mâle M12 5 broches droit presse-étoupe Pg 7

Connecteur M12 mâle 5 broches droit pour câblage machine compact

Ce connecteur mâle M12 5 broches droit avec presse-étoupe Pg 7 est conçu pour les raccordements compacts en environnement industriel. Son format M12 de 12 mm permet une intégration simple sur de nombreuses liaisons de capteurs, d’actionneurs et d’équipements de connectique machine. La version droite facilite le passage du câble lorsque l’encombrement axial reste disponible et convient particulièrement aux montages propres et lisibles dans les armoires, boîtiers et machines.

Configuration 5 contacts pour transmission de données en basse tension

Cette exécution à 5 broches avec contacts mâles de type goupille est prévue pour les applications de transmission de données nécessitant une connectique M12 compacte. Le connecteur est donné pour une tension nominale de 30 V et un courant assigné de 3 A, ce qui le rend adapté aux liaisons de signaux et aux raccordements techniques basse tension. L’absence de contact de puissance et de conducteur de protection oriente clairement son usage vers les fonctions de communication et d’interface plutôt que vers l’alimentation de charges.

Raccordement à vis pratique pour conducteurs jusqu’à 0,75 mm²

Le raccordement électrique à vis apporte une solution directe pour le câblage sur site. Il accepte des sections de conducteurs monofilaire, multifilaire et à brins fins de 0 à 0,75 mm², ce qui couvre les besoins courants en câblage de capteurs et de liaisons de commande. Ce type de connexion est apprécié lorsqu’il faut préparer, raccorder ou remplacer rapidement un connecteur sans outillage spécifique de sertissage, tout en gardant une installation nette et adaptée aux interventions de maintenance.

Presse-étoupe Pg 7 adapté aux câbles de 7 mm

Le presse-étoupe Pg 7 est prévu pour un câble de diamètre extérieur de 7 mm. Ce point est important pour obtenir un montage cohérent entre maintien mécanique du câble, passage dans le connecteur et bonne fermeture de l’ensemble. Pour l’installateur, cela aide à sélectionner immédiatement le bon câble de terrain et à éviter les incompatibilités de diamètre qui peuvent compliquer l’assemblage ou nuire à la tenue du raccordement dans la durée.

Protection IP67K pour les environnements exposés

Une fois monté, ce connecteur bénéficie d’un indice de protection IP67K, adapté aux environnements où la connectique doit résister à la poussière et à l’exposition à l’eau lors du fonctionnement de l’installation. Cette caractéristique en fait un choix pertinent pour les machines, lignes automatisées et équipements industriels soumis à des conditions ambiantes exigeantes. Sa plage de température de service de -40 à +85 °C permet également son utilisation dans des contextes de variation thermique importante.

Boîtier synthétique pour intégration soignée en connectique industrielle

Le boîtier en matière synthétique contribue à une mise en œuvre légère et fonctionnelle dans les architectures de câblage industriel. Le connecteur n’est pas blindé et ne comporte pas d’indicateur de fonction, ce qui le destine à des montages où l’objectif principal est une liaison simple, compacte et technique, sans fonctions visuelles additionnelles. Cette conception va à l’essentiel pour les installations recherchant un connecteur M12 droit 5 broches facile à intégrer dans une chaîne de raccordement machine.

Un choix pertinent pour maintenance, remplacement et montage sur site

Ce connecteur mâle M12 5 broches droit presse-étoupe Pg 7 convient aussi bien en première installation qu’en remplacement d’un connecteur existant sur machine ou équipement automatisé. Son positionnement est particulièrement intéressant lorsque l’acheteur cherche une connectique M12 à vis, compatible avec des sections de câble courantes, dans un format droit et avec protection élevée une fois montée. C’est une solution adaptée pour sécuriser le bon raccordement des liaisons de données tout en conservant un format standard très utilisé en matériel industriel.
