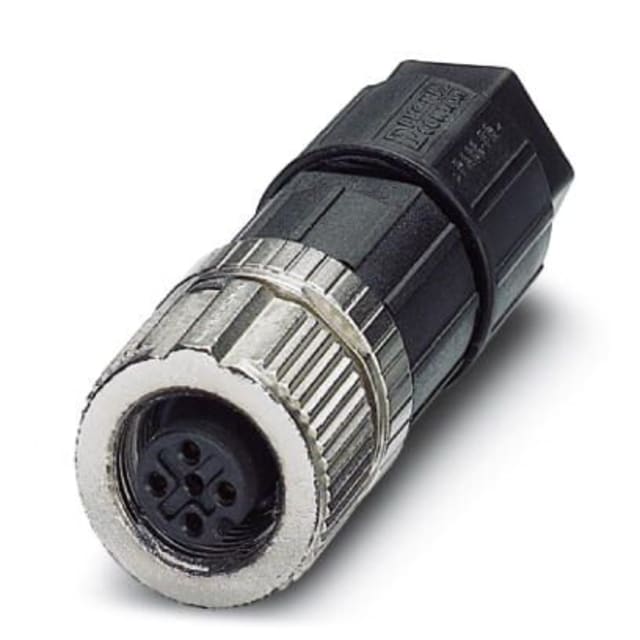

Connecteur femelle droit M12 5 pôles codage A 1424652

Connecteur femelle droit M12 5 pôles codage A pour câblage capteurs et actionneurs

Ce connecteur femelle droit M12 à 5 pôles avec codage A est conçu pour les liaisons de terrain en environnement industriel, notamment sur les capteurs, actionneurs et équipements de connectique machine. Sa configuration droite facilite l’intégration sur les câbles lorsque l’encombrement axial reste compatible avec l’installation. Le format M12 est particulièrement adapté aux raccordements compacts, tout en conservant une connexion claire et sécurisée sur les applications de commande.

Raccordement Push-Lock pratique pour un montage rapide

Ce modèle utilise un raccordement Push-Lock à ressort, pensé pour simplifier le câblage sur le terrain. Il permet l’insertion directe des conducteurs rigides et des conducteurs préparés, avec une manipulation rapide lors de l’assemblage. Ce principe est intéressant pour les interventions en armoire, en machine ou en maintenance, lorsque l’on recherche un montage net et efficace sans complexifier le raccordement. Le connecteur accepte des sections de conducteurs adaptées aux usages de commande, de 0,14 à 0,75 mm² selon le type d’âme.

Configuration 5 contacts pour les signaux de commande

Avec ses 5 contacts de commande et l’absence de contacts de puissance ou de données dédiés, ce connecteur M12 5 pôles codage A convient parfaitement aux liaisons de signaux courantes dans l’automatisme. Son courant assigné de 4 A et sa tension de dimensionnement de 48 V le destinent aux raccordements où la compacité et la bonne identification des voies sont essentielles. Le codage A permet d’éviter les confusions de connexion avec d’autres interfaces M12 de codage différent.

Compatibilité câble et dimensions adaptées à l’intégration industrielle

Le connecteur est prévu pour des câbles de diamètre extérieur compris entre 4 et 8 mm, ce qui couvre une large part des câbles utilisés en instrumentation et en raccordement capteurs-actionneurs. Son diamètre de connecteur de 19 mm et son format métrique M12 permettent une intégration cohérente dans les architectures de machine actuelles. Cette plage de compatibilité aide à choisir un connecteur mieux adapté au câble réellement posé, afin de conserver une sortie de câble propre et bien maintenue.

Protection IP65 montée pour les environnements exposés

Une fois monté, ce connecteur offre un indice de protection IP65, utile pour les installations soumises à la poussière et aux projections d’eau. Il convient ainsi aux contextes industriels où le raccordement doit rester protégé sur machine, convoyage, ligne automatisée ou poste de production. La température ambiante admissible de -40 à +85 °C élargit encore son champ d’utilisation, y compris dans des environnements soumis à de fortes variations thermiques.

Construction non blindée avec surface de contact nickelée

Ce connecteur M12 femelle droit est une version non blindée, adaptée aux applications où le blindage n’est pas requis par l’architecture de câblage. La surface de contact nickelée participe à une interface de connexion pensée pour les usages industriels courants. La matière isolante est classée UL 94 V0, un point pertinent pour les intégrateurs et installateurs attentifs au comportement des matériaux dans les équipements techniques.

Un choix pertinent pour la maintenance et l’assemblage de connectique machine

Ce connecteur est particulièrement indiqué pour le remplacement, l’assemblage ou la standardisation de liaisons M12 sur équipements industriels. Sa version femelle droite 5 pôles codage A répond à un besoin très répandu en automatisme, tout en apportant un raccordement moderne de type Push-Lock. Pour l’acheteur, c’est une solution bien adaptée lorsque l’objectif est de raccorder proprement un câble capteur/actionneur avec un format M12 compact, une tenue environnementale adaptée et une mise en œuvre simple sur le terrain.
