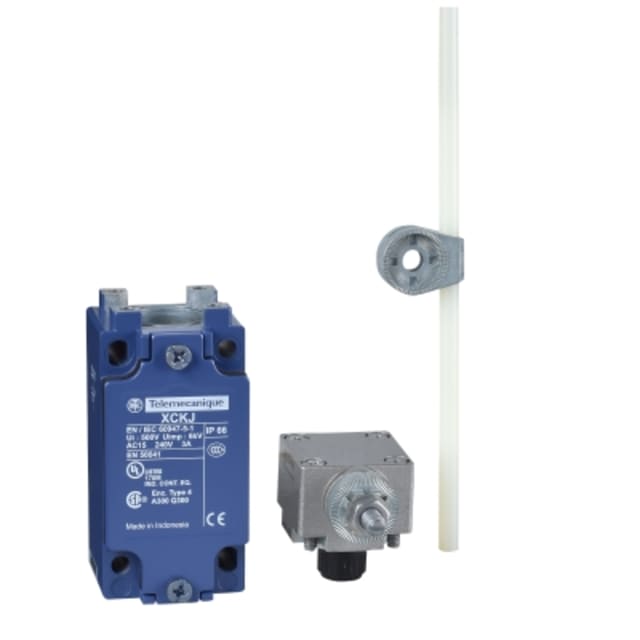

Interrupteur de position à tige ronde 6 mm XCKJ10559H29

Interrupteur de position à tige ronde 6 mm pour détection mécanique précise

L’interrupteur de position XCKJ10559H29 est conçu pour la détection de présence, de passage ou de fin de course sur machine et installation industrielle. Son levier à tige ronde de 6 mm permet une prise de contact mécanique directe avec l’organe en mouvement, ce qui en fait une solution adaptée aux automatismes où une information de position claire et reproductible est recherchée.

Format compact XCKJ pour intégration sur équipements industriels

Avec un encombrement de 40 mm de largeur, 44 mm de longueur et 77 mm de hauteur, ce modèle trouve facilement sa place sur bâtis, carters, châssis et postes de commande. Ce format compact facilite l’intégration lorsque l’espace disponible autour des pièces mobiles est limité, tout en conservant une commande par levier simple à exploiter dans de nombreuses configurations de montage.

Commande à passage brusque avec 1 contact à ouverture et 1 contact à fermeture

Ce modèle intègre un élément à passage brusque avec une combinaison de 1 contact à ouverture et 1 contact à fermeture. Cette configuration est particulièrement utile pour transmettre une information de changement d’état nette dans les circuits de commande. Elle convient aux fonctions classiques de signalisation, d’arrêt de position, d’autorisation de mouvement ou de retour d’état sur machine, sans recourir à une sortie électronique.

Raccordement par entrée de câble pour câblage terrain

L’interrupteur est prévu avec une entrée de câble de type M20, adaptée à un raccordement électrique par introduction du câble. Ce principe de connexion convient bien aux environnements industriels où l’on souhaite réaliser un câblage direct, propre et lisible dans l’armoire ou sur machine. Il permet aussi de conserver une mise en œuvre cohérente avec les installations utilisant des presse-étoupes et des cheminements de câbles conventionnels.

Boîtier industriel avec levier à tige pour usages de positionnement

La conception de cet interrupteur de position associe un boîtier de style industriel et un organe de commande à levier tige. Cette exécution est bien adaptée aux applications où la pièce à détecter vient actionner le capteur par contact mécanique. Elle convient par exemple aux convoyeurs, capots, portillons techniques, ensembles mobiles, postes de transfert ou mécanismes de fin de course nécessitant une détection simple à interpréter par l’automatisme.

Plage d’utilisation adaptée aux conditions courantes d’atelier

Le XCKJ10559H29 est prévu pour fonctionner dans une plage de température ambiante de -25 à 70 °C. Cette amplitude permet son emploi dans de nombreux environnements industriels intérieurs ou techniques soumis à des variations thermiques, comme les ateliers de production, zones de manutention, équipements automatisés ou ensembles mécaniques exposés à des températures de service étendues.

Choix pertinent pour circuits de commande et de signalisation

Ce modèle est donné pour 3 A en AC-15 à 125 V et 3 A en AC-15 à 230 V, avec une valeur de 0,27 A en DC-13 à 230 V. Ces caractéristiques l’orientent vers les circuits de commande et de signalisation plutôt que vers une commutation de puissance directe. Pour l’installateur ou le mainteneur, cela en fait un interrupteur de position adapté au pilotage d’entrées d’automates, de relais, de contacteurs ou d’informations de retour d’état.

Une référence adaptée aux remplacements et aux montages machine ciblés

Grâce à sa configuration bien définie associant levier à tige ronde 6 mm, commande brusque, 1 NF + 1 NO et entrée M20, ce produit répond à des besoins de remplacement précis comme à des montages neufs sur machine. Il permet de retrouver une architecture de détection mécanique cohérente sans multiplier les adaptations, ce qui simplifie la sélection pour les professionnels recherchant un interrupteur de position compatible avec une implantation et un mode d’actionnement bien identifiés.
