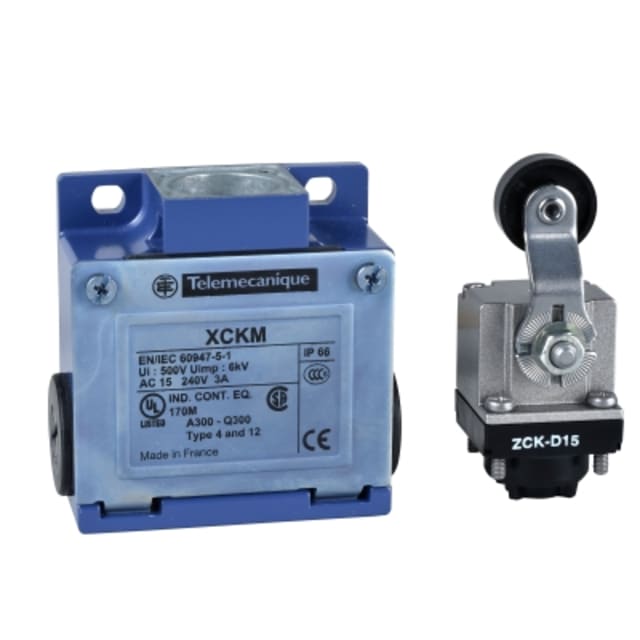

Interrupteur de position à levier galet 1NO 1NF XCKM115H29

Interrupteur de position à levier galet pour détection de fin de course en environnement industriel

L’interrupteur de position à levier galet 1NO 1NF XCKM115H29 est conçu pour assurer la détection mécanique de position et de fin de course sur machines, convoyeurs, ensembles de manutention et automatismes industriels. Son levier à galet permet un contact franc avec la pièce en mouvement, avec une action adaptée aux approches répétées et aux commandes par came. Ce modèle convient aux installations recherchant un capteur de position électromécanique compact, lisible dans son fonctionnement et simple à intégrer dans une chaîne de commande.

Levier à galet avec action brusque pour une commutation nette

Ce fin de course est équipé d’un élément de commande à levier avec galet et d’un mécanisme de commutation à passage brusque. Cette conception apporte une bascule rapide des contacts lors de l’actionnement, utile pour obtenir une information de commutation nette dans les séquences de détection. L’approche par galet est particulièrement intéressante lorsque l’organe mobile vient appuyer ou longer le levier, notamment dans les applications avec came, chariot, porte mécanique ou pièce mobile guidée.

Configuration de contacts 1NO 1NF pour circuits de commande et de signalisation

La configuration 1NO 1NF permet d’exploiter à la fois un contact à fermeture et un contact à ouverture dans un seul appareil. Ce type d’association est pratique pour piloter un retour d’information, une commande d’arrêt, une autorisation de cycle ou une signalisation d’état selon le schéma retenu. L’ouverture forcée constitue un point important pour les fonctions de coupure mécanique du contact d’ouverture dans les montages de commande électromécaniques, tout en restant sur un produit indiqué comme non destiné aux fonctions de sécurité.

Boîtier métallique compact pour intégration sur machine

Avec un boîtier métallique au format compact 64 x 64 x 30 mm, ce modèle s’intègre facilement sur de nombreux bâtis et supports de fixation. Son encombrement réduit facilite le montage dans les zones où l’espace est compté, sans compliquer le positionnement du point de détection. Le corps métallique répond bien aux usages industriels où l’on recherche une enveloppe adaptée à une implantation fixe sur équipement, avec une tête conçue pour les sollicitations mécaniques liées au contact de l’organe mobile.

Raccordement par entrée métrique pour câblage d’atelier

L’appareil est prévu pour un raccordement électrique par introduction de câble métrique, ce qui simplifie son association avec une installation câblée en environnement industriel. Ce choix de raccordement est apprécié pour les montages en coffret machine ou directement sur châssis, lorsque l’on souhaite une arrivée de câble propre et compatible avec les pratiques courantes de câblage. Il s’intègre ainsi dans des architectures de commande classiques sans recourir à une interface de communication ou à une sortie électronique.

Caractéristiques utiles pour les automatismes industriels courants

Ce fin de course accepte un courant de service de 3 A en AC-15 à 230 V et 0,27 A en DC-13 à 230 V, ce qui le destine aux circuits de commande et de signalisation plutôt qu’à l’alimentation directe de charges de puissance. Il constitue donc un choix pertinent pour transmettre une information de position vers relais, contacteurs, automates ou entrées de contrôle, dans une logique de détection fiable et de commutation électromécanique standard.

Utilisation adaptée aux ambiances de fonctionnement industrielles

Le XCKM115H29 est prévu pour fonctionner dans une plage de température ambiante de -25 à 70 °C, ce qui permet son emploi dans de nombreux contextes industriels intérieurs ou techniques soumis à des variations thermiques. Son principe de détection mécanique, son format de fin de course industriel et sa configuration de contacts en font une solution pertinente pour les installations de production, de transfert ou de contrôle de position nécessitant une détection simple, directe et facilement exploitable dans une armoire de commande.
