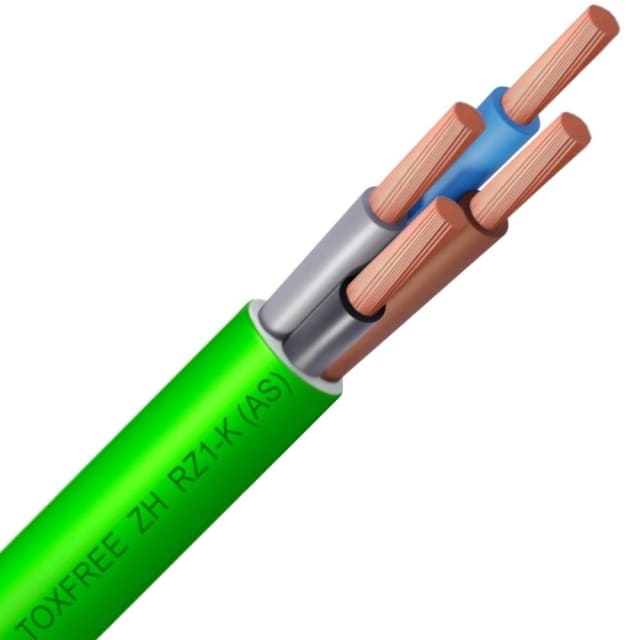

Câble alimentation souple RZ1-K LSZH 4×120 mm² 1 kV

Câble souple LSZH 4 conducteurs pour alimentation jusqu’à 1 kV

Le câble alimentation souple RZ1-K LSZH 4×120 mm² 1 kV est conçu pour les installations de puissance nécessitant une forte section, une bonne souplesse de mise en œuvre et une gaine sans halogène. Sa configuration à 4 conducteurs de 120 mm² convient aux liaisons d’alimentation en basse tension lorsque l’installation demande un câble rond, robuste en service et adapté aux environnements où la maîtrise des fumées et des émissions corrosives est recherchée.

Conception souple en cuivre pour les raccordements de forte puissance

Chaque conducteur est réalisé en cuivre nu avec une âme souple de classe 5, un choix particulièrement apprécié pour les cheminements techniques, les armoires de distribution, les départs de puissance et les raccordements où la maniabilité du câble facilite la pose. Cette souplesse est un avantage concret sur les sections élevées, notamment pour accompagner les passages en courbes, limiter les contraintes lors du tirage et simplifier le travail de raccordement sur site.

Isolation XLPE et tenue thermique adaptée aux usages intensifs

L’isolation principale en polyéthylène réticulé (XLPE) permet au câble RZ1-K de fonctionner avec une température admissible du conducteur pouvant atteindre 90 °C. Cette conception répond aux besoins des installations électriques sollicitées en continu, tout en conservant une bonne stabilité thermique en service statique de -40 à 90 °C. Pour la pose, la plage indiquée de 0 à 50 °C aide à sécuriser l’installation dans de bonnes conditions de manutention et de cintrage.

Gaine extérieure sans halogène pour zones recevant du public et locaux techniques

Sa gaine extérieure en polyoléfine verte s’inscrit dans une logique de sécurité incendie avec une formulation LSZH, c’est-à-dire à faible émission de fumées et sans halogène. En cas d’exposition au feu, ce type de câble limite les gaz toxiques et corrosifs ainsi que l’opacification des fumées, ce qui en fait une solution pertinente pour les bâtiments tertiaires, les établissements recevant du public, les infrastructures de transport, les locaux sensibles et les environnements contenant des équipements électroniques.

Comportement au feu performant pour les installations exigeantes

Ce câble affiche une classification CPR EN 13501-6 B2ca s1a d1 a1, avec un très faible dégagement de fumée, une émission acide minimale et l’absence de gouttelettes enflammées persistantes au-delà de 10 secondes. Cette combinaison est particulièrement intéressante lorsque le choix du câble doit contribuer à une meilleure maîtrise des effets d’un départ de feu dans le bâtiment. La conformité sans halogène selon IEC 60754-2 et le faible dégagement de fumée selon IEC 61034-2 renforcent encore cet intérêt pour les applications où la sécurité des personnes et la préservation des matériels sont prioritaires.

Dimensions et pose : un câble de section élevée pensé pour une installation maîtrisée

Avec un diamètre extérieur approximatif de 44,8 mm et un poids d’environ 5305 kg/km, ce câble 4×120 mm² s’adresse naturellement aux installations de puissance où les contraintes mécaniques, le supportage et l’organisation du cheminement doivent être anticipés. Son rayon de courbure minimal de 5 fois le diamètre extérieur aide à préparer une pose propre et conforme, tout en tenant compte de son encombrement sur chemin de câble, en gaine technique ou en distribution intérieure.

Repérage clair des conducteurs et usage en distribution d’énergie

Le repérage des conducteurs par couleur, avec marquage conforme HD 308 S2, facilite l’identification lors du câblage et des opérations de maintenance. Le câble dispose de 4 conducteurs et l’information de terre est indiquée, tout en étant précisé qu’il est fourni sans conducteur de protection intégré distinct. Cette configuration le destine aux liaisons d’alimentation et de distribution où le schéma de câblage impose quatre conducteurs de forte section, avec une lecture claire des conducteurs au moment du raccordement.

Un choix pertinent pour les réseaux de puissance en bâtiment et en infrastructure

Grâce à sa tension nominale de 0,6/1 kV, à sa structure souple et à sa conception LSZH, ce câble alimentation souple RZ1-K LSZH 4×120 mm² trouve sa place dans les réseaux de distribution électrique intérieurs, les colonnes techniques, les alimentations d’équipements, les tableaux généraux et les liaisons de puissance en environnement exigeant. Il répond aux besoins des professionnels qui recherchent un câble de grosse section associant maniabilité, comportement au feu avancé et caractéristiques adaptées aux installations où la sécurité fonctionnelle du cheminement électrique est essentielle.
