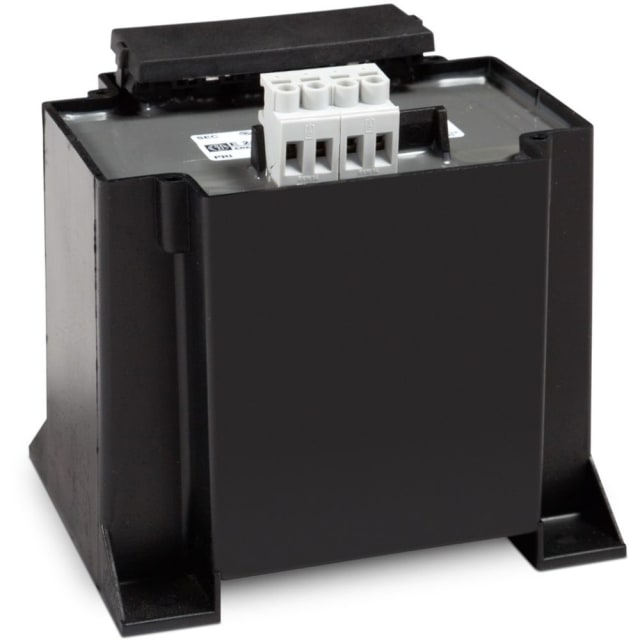

Transformateur de commande monophasé 24V 400VA IP20 2225

Transformateur de commande monophasé 24 V pour circuits de commande industriels

Ce transformateur de commande monophasé 24 V 400 VA est conçu pour alimenter les circuits de commande, de signalisation et d’asservissement avec une tension secondaire adaptée aux besoins des équipements de pilotage. Son exécution en tant que transformateur de sécurité permet de créer une alimentation dédiée pour les organes de commande, tout en répondant aux usages courants en armoire et environnement technique. Sa puissance apparente de 400 VA le destine aux installations nécessitant une réserve suffisante pour les appels de charge, avec une puissance d’appel annoncée à 1100 VA.

Alimentation primaire multi-tensions pour une intégration plus souple

Ce modèle accepte plusieurs tensions primaires de service : 230 V, 400 V, 245 V et 415 V. Cette polyvalence facilite son intégration dans des tableaux et ensembles électriques où les conditions d’alimentation peuvent varier selon l’installation. Le secondaire 24 V permet d’obtenir une tension de commande claire et dédiée, très utilisée pour les relais, contacteurs, automatismes et circuits auxiliaires. Ce type de configuration simplifie aussi la séparation entre la puissance et la commande au sein d’un coffret.

Puissance 400 VA adaptée aux besoins de commande avec appels de courant

Avec une puissance de dimensionnement de 400 VA, ce transformateur convient aux applications de commande qui demandent une alimentation stable pour plusieurs éléments auxiliaires. Il est particulièrement pertinent lorsque l’installation doit absorber des pointes de consommation au démarrage de certains composants de commande. Cette capacité permet d’alimenter sereinement des circuits intégrant bobines, relais ou contacteurs, sans se limiter à une simple fonction de signalisation légère.

Format IP20 pour intégration en armoire ou coffret électrique

Sa protection IP20 correspond à un usage en environnement protégé, typiquement à l’intérieur d’une armoire, d’un coffret ou d’un tableau électrique. Ce niveau de protection convient lorsque le transformateur est installé dans un volume technique fermé, à l’abri des projections et des contacts accidentels avec des éléments de plus grande taille. Son format compact de 130 mm de large, 132 mm de haut et 110 mm de profondeur aide à organiser l’implantation dans les ensembles de distribution et de commande où chaque volume disponible compte.

Conception technique pour usage de commande en installation fixe

Ce transformateur n’est pas prévu pour un montage sur rail DIN ni pour un montage sur platine selon les données disponibles, ce qui oriente son choix vers une intégration fixe conforme à la conception de l’ensemble électrique. Il n’est pas réalisé sur noyau torique et utilise une âme en cuivre, avec une classe de matière isolante B selon l’IEC 85. Sa tension relative de court-circuit de 3,8 % apporte une indication utile pour le dimensionnement global du circuit de commande et le comportement électrique attendu dans l’installation.

Une solution dédiée à la séparation de la commande et de la puissance

L’intérêt de ce transformateur de commande 24 V est de fournir une alimentation distincte pour les fonctions de pilotage, ce qui contribue à une architecture plus lisible des circuits. Dans un tableau électrique, cette séparation simplifie l’alimentation des commandes tout en facilitant l’association avec des composants fonctionnant en basse tension de commande. Il constitue ainsi un choix cohérent pour les ensembles électrotechniques, machines, armoires de process ou automatismes nécessitant une alimentation monophasée de commande clairement identifiée.

Un choix pertinent pour le câblage d’équipements électriques et automatismes

Ce transformateur monophasé 24 V 400 VA IP20 répond aux besoins des professionnels recherchant un appareil de commande destiné aux circuits auxiliaires en coffret. Il s’intègre naturellement dans les projets de câblage de tableaux, de rénovation d’armoires ou de remplacement d’un transformateur de commande équivalent, lorsque les critères essentiels sont la tension secondaire 24 V, la puissance 400 VA, l’alimentation primaire multi-tensions et un format prévu pour installation en environnement technique protégé.
