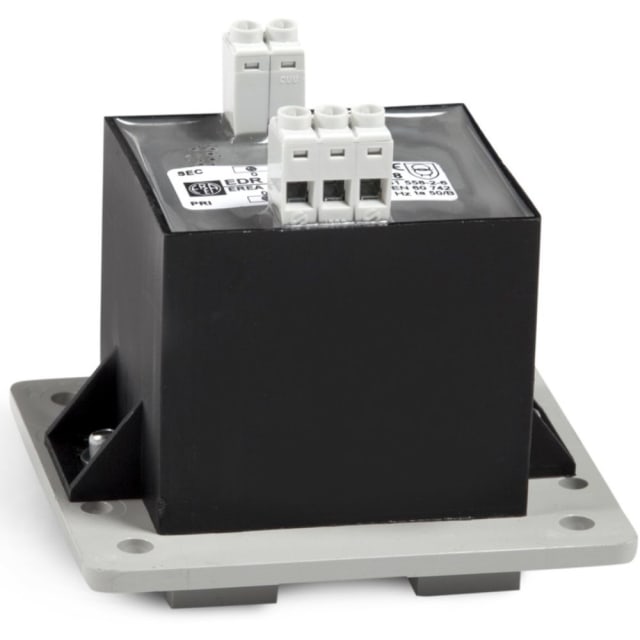

Transformateur de sécurité monophasé rail DIN 10VA 2408

Transformateur de sécurité monophasé 24 V pour circuits de commande et applications SELV

Ce transformateur de sécurité monophasé 10 VA convertit une alimentation primaire 230 V ou 400 V en une tension secondaire 24 V AC. Il est conçu pour les applications nécessitant une basse tension de sécurité, notamment les circuits de commande, de signalisation, d’automatisme et les usages SELV. Son format compact permet de l’intégrer facilement dans une armoire ou un tableau électrique lorsque l’on recherche une alimentation dédiée, claire à identifier et adaptée aux faibles puissances.

Alimentation primaire 230/400 V et sortie 24 V AC

Ce modèle accepte une double tension primaire 230 V et 400 V, ce qui facilite son intégration dans différentes configurations d’installation. En sortie, il délivre 24 V AC avec une puissance apparente de 10 VA, une valeur adaptée aux besoins d’alimentation de relais, voyants, commandes auxiliaires ou petits organes de contrôle. Cette configuration évite de surdimensionner l’équipement tout en apportant une tension secondaire cohérente pour les usages de commande en environnement technique.

Format étudié pour l’intégration en tableau électrique

Avec des dimensions de 78 mm de largeur, 67 mm de hauteur et 65 mm de profondeur, ce transformateur trouve sa place dans les espaces de câblage où chaque millimètre compte. Son indice de protection IP20 le destine à une installation à l’intérieur d’un coffret, d’une armoire ou d’un ensemble protégé contre les contacts accidentels. Ce positionnement en tableau en fait une solution pertinente pour la distribution de tension de commande dans les ensembles électriques compacts.

Conception orientée sécurité électrique

Ce modèle est bien exécuté en tant que transformateur de sécurité, et non comme transformateur de séparation ou transformateur économique. Il répond ainsi à un besoin précis : abaisser la tension pour alimenter des circuits fonctionnant en 24 V AC dans une logique de protection des usages associés. Sa classe d’isolation B et son âme en cuivre participent à une conception technique adaptée aux contraintes courantes des équipements de commande et de distribution.

Caractéristiques utiles pour le dimensionnement

La puissance de 10 VA convient aux circuits de faible consommation, lorsque l’objectif est d’alimenter proprement un ou plusieurs éléments auxiliaires sans mobiliser un transformateur plus encombrant. La tension relative de court-circuit Uk de 16,9 % est une donnée utile pour les professionnels qui dimensionnent précisément leur architecture de commande. La consommation en veille de 1,3 W permet également d’anticiper le comportement du produit lorsqu’il reste alimenté dans l’installation.

Usage en coffret, armoire et distribution de commande

Ce transformateur est particulièrement indiqué dans les tableaux de distribution et armoires techniques où une tension 24 V AC est requise pour des fonctions de pilotage, de signalisation ou d’interface. Il s’intègre naturellement dans les environnements de câblage électrique tertiaires et industriels, dès lors que le montage est prévu dans une enveloppe adaptée. Son positionnement sur ce type d’usage en fait un composant pertinent pour structurer une alimentation de commande simple, lisible et dédiée.

Points d’attention pour bien choisir ce modèle

Ce transformateur n’est pas annoncé comme résistant aux courts-circuits, ce qui implique de prévoir une protection adaptée dans le cadre du dimensionnement global de l’installation. Il ne s’agit pas non plus d’un modèle torique. Pour un achat sûr, il convient donc de le sélectionner lorsque le besoin porte bien sur un transformateur de sécurité monophasé 230/400 V vers 24 V AC, de 10 VA, destiné à une intégration en tableau électrique avec protection IP20.
