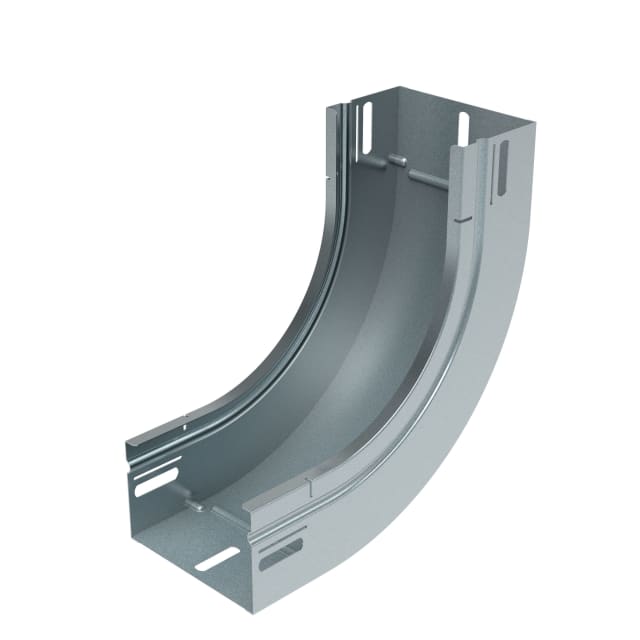

Raccord de montée de chemin de câble P31+ VG480812

Raccord de montée 90° pour changement de direction vertical sur chemin de câble

Ce raccord de montée P31+ est conçu pour réaliser un changement de direction vertical montant à 90° sur un chemin de câble tôle. Il permet d’accompagner proprement la remontée du parcours sans rupture brutale du cheminement, tout en conservant une continuité mécanique adaptée aux installations électriques courantes. Sa configuration en coude rigide convient aux montages où la trajectoire doit rester nette, maîtrisée et parfaitement lisible.

Format adapté aux chemins de câble de largeur 150 mm et hauteur 60 mm

Cette version est prévue pour s’intégrer sur un chemin de câble de 150 mm de largeur et 60 mm de hauteur. Ce dimensionnement facilite l’identification de la bonne pièce lors d’une extension, d’une modification de tracé ou d’une création de montée technique. En environnement tertiaire, industriel ou technique, ce type d’accessoire permet de traiter les changements de niveau sans improvisation sur chantier et avec un encombrement cohérent avec le reste de la ligne.

Rayon intérieur de 160 mm pour une remontée plus progressive des câbles

Grâce à son rayon intérieur de 160 mm, ce raccord de montée favorise un passage plus progressif des conducteurs lors du changement de plan. Ce point est important pour limiter les contraintes liées à une déviation trop serrée et pour conserver un cheminement plus confortable au moment du tirage et de la mise en place des câbles. Cette géométrie apporte une transition verticale mieux maîtrisée qu’un angle fermé réalisé de façon approximative avec des assemblages non dédiés.

Construction en acier galvanisé sendzimir pour les installations intérieures techniques

Fabriqué en acier avec traitement de surface galvanisé en continu de type sendzimir, ce raccord de montée répond aux besoins des installations où l’on recherche une finition adaptée aux chemins de câbles métalliques standards. Cette conception s’intègre naturellement dans les réseaux de distribution électrique, de courants faibles ou de câblage technique installés en locaux techniques, circulations, plafonds ou zones d’équipement. La température d’usage de -20 à 120 °C permet son emploi dans des conditions d’exploitation courantes.

Fond non perforé et côtés sans poinçonnage pour une géométrie simple et directe

Le fond plein sans perforation et les côtés non poinçonnés conviennent aux configurations où l’on privilégie un accessoire dédié à la fonction de changement de plan, avec une lecture simple du tracé et une continuité de support homogène. L’absence de couvercle oriente ce raccord vers les installations nécessitant un accès direct au chemin de câble. Son épaisseur de matière de 0,7 mm participe à une mise en œuvre compatible avec les accessoires de la gamme prévus pour ce type de parcours.

Livré pour fixation par visserie, pratique pour les montages de raccordement

La description de référence indique une fixation par 4 vis M6x10 avec écrous à collet M6, ce qui facilite la préparation du montage lors de l’assemblage sur chantier. Ce raccord est annoncé sans raccord intégré, un point utile pour les professionnels qui souhaitent maîtriser précisément leur mode de liaison selon l’organisation du chantier et les éléments déjà prévus dans leur nomenclature. Cela aide à éviter les confusions au moment de composer une ligne complète de chemin de câble avec ses accessoires associés.

Un accessoire de la série P31+ pour structurer les montées de cheminement

Intégré à la série P31+, ce raccord de montée s’adresse aux installateurs qui recherchent un accessoire spécifique pour traiter une élévation verticale propre sur chemin de câble tôle. Il trouve sa place dans les distributions électriques nécessitant des transitions entre niveaux, en particulier lorsque le passage de câbles doit rester organisé, accessible et cohérent avec le reste de l’installation. Pour une boutique de matériel électrique, c’est une pièce particulièrement pertinente pour compléter une ligne de chemin de câble avec un changement de direction vertical clairement défini.
