Câble de signalisation résistant au feu pour circuits de sécurité

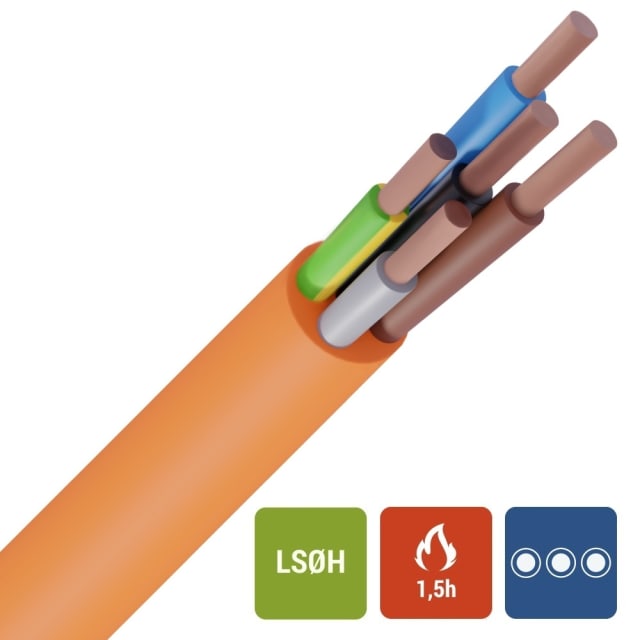

Le câble de signalisation Atox RF1H30 5G1,5mm² orange est conçu pour les installations où la continuité de service du circuit doit être préservée pendant un incendie. Cette version à 5 conducteurs de 1,5 mm² convient particulièrement aux liaisons de commande, de report d’état, de signalisation et aux circuits techniques de sécurité nécessitant une tenue au feu dédiée. Sa gaine orange permet une identification visuelle immédiate dans les cheminements réservés aux câbles de sécurité.

Configuration 5G1,5 mm² adaptée aux besoins de commande et d’alimentation auxiliaire

Avec 5 conducteurs dont un conducteur de protection, ce câble répond aux besoins des installations combinant signalisation, commande et alimentation de petits équipements associés. La section nominale de 1,5 mm² offre un bon équilibre entre compacité, capacité de raccordement et tenue mécanique pour les tableaux, équipements techniques du bâtiment, dispositifs de sécurité et circuits de contrôle. L’identification des conducteurs par couleur facilite le repérage au câblage et limite les erreurs lors de la pose ou de la maintenance.

Âme cuivre massive pour les cheminements fixes

Ce modèle utilise des conducteurs en cuivre nu de classe 1, donc massifs. Cette construction convient aux poses fixes en bâtiment, en armoire ou en distribution technique, lorsque l’on recherche un câble stable, bien maintenu dans son cheminement et simple à raccorder sur des bornes adaptées. Ce type d’âme est particulièrement pertinent pour les installations permanentes de signalisation et de sécurité, où la mobilité du câble n’est pas recherchée.

Isolation silicone et gaine LSZH pour une installation orientée sécurité

L’isolation principale des conducteurs en caoutchouc silicone participe au comportement attendu du câble en environnement de sécurité incendie. La gaine extérieure orange, de type sans halogène à faible émission de fumées, est adaptée aux zones où la limitation des fumées opaques et des émissions corrosives constitue un critère important pour la protection des personnes, la lisibilité des cheminements d’évacuation et la préservation des équipements. L’ensemble en fait un câble cohérent pour les réseaux de sécurité et de signalisation en environnement tertiaire et technique.

Caractéristiques électriques et dimensions utiles à la sélection

Le câble Atox RF1H30 5G1,5mm² présente une tension nominale Uo de 0,45 kV et une tension nominale U de 0,75 kV, soit un repérage 450/750 V. Son diamètre extérieur approximatif de 10,4 mm permet d’anticiper l’encombrement dans les conduits, goulottes ou chemins de câbles. Son poids d’environ 168 kg/km aide également à préparer la manutention, le dimensionnement des supports et l’organisation des tirages sur chantier.

Pose fixe et contraintes de mise en œuvre à respecter

Ce câble est destiné à une utilisation en pose fixe, avec une plage de température statique de -10 à +70 °C. Son rayon de courbure minimal de 10 fois le diamètre extérieur doit être respecté pour préserver la géométrie du câble et faciliter une installation propre, notamment dans les passages serrés, les changements de direction et les arrivées en coffret. Ces données sont importantes pour sécuriser la mise en œuvre, éviter les efforts excessifs au tirage et conserver une implantation nette dans les réseaux de commande et de sécurité.

Un choix pertinent pour les réseaux de signalisation Atox en bâtiment

Dans la gamme Atox, cette version RF1H30 en 5G1,5 mm² se distingue par sa configuration polyvalente pour les circuits techniques de sécurité nécessitant plusieurs conducteurs dans une seule liaison. Elle convient aux projets où l’on souhaite regrouper des fonctions de commande, de retour d’information et de protection dans un câble unique, tout en conservant une gaine orange dédiée aux usages de sécurité. Pour l’installateur comme pour le bureau d’études, c’est une solution lisible, technique et adaptée aux architectures de câblage orientées signalisation incendie et continuité de service.
