Câble Atox signalisation RF1H30 5G2,5mm² 300/500V

Câble de signalisation résistant au feu pour circuits de sécurité

Le câble Atox signalisation RF1H30 5G2,5mm² 300/500V est conçu pour les liaisons de commande, d’alarme et de sécurité qui doivent continuer à assurer leur fonction pendant une durée déterminée en cas d’incendie. Sa désignation RF1H30 l’oriente vers les installations où la continuité de service des équipements essentiels est recherchée, notamment sur des circuits de signalisation, de report ou d’asservissement. Son format 5 conducteurs avec terre permet de raccorder des équipements nécessitant plusieurs liaisons actives dans un seul câble, tout en conservant un repérage clair des conducteurs.

Configuration 5G2,5 mm² adaptée aux liaisons de commande et d’alimentation associée

Avec ses 5 conducteurs de section 2,5 mm², ce câble répond aux besoins des installations techniques qui demandent à la fois une bonne tenue mécanique et une section confortable pour des circuits de sécurité, de commande ou d’alimentation associée. La présence d’un conducteur de protection intégré simplifie le câblage des équipements concernés. L’identification par couleur des âmes facilite le raccordement, limite les erreurs lors de la pose et améliore la lisibilité en maintenance.

Âmes cuivre massives pour un câblage fixe structuré

Ce modèle utilise des conducteurs en cuivre nu de classe 1, donc massifs. Cette construction convient particulièrement aux installations fixes où la stabilité du cheminement et la tenue du raccordement priment. Dans un tableau, un coffret technique, une colonne montante ou un parcours sur support, ce type d’âme apporte une mise en œuvre cohérente pour les réseaux de sécurité et de signalisation posés de manière permanente.

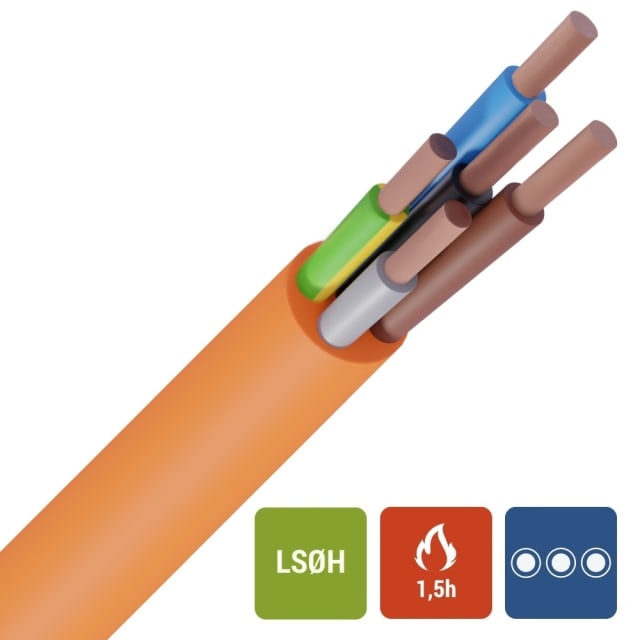

Isolation silicone et gaine extérieure orange pour un repérage immédiat

L’isolation principale en caoutchouc silicone participe à l’usage du câble dans des environnements techniques exigeant une tenue adaptée aux applications de sécurité. Sa gaine extérieure orange permet un repérage visuel rapide sur chantier, en local technique ou dans les cheminements dédiés. Cette couleur est particulièrement utile pour distinguer immédiatement un câble de sécurité d’un câble de distribution standard, ce qui aide à organiser les interventions et à réduire les confusions lors des extensions ou opérations de maintenance.

Technologie LSZH pour des environnements où la maîtrise des fumées compte

Le visuel produit indique une conception LSZH, c’est-à-dire à faible émission de fumées et sans halogène. Cet atout est recherché dans les bâtiments où l’on souhaite limiter les émissions corrosives et l’opacité des fumées en cas d’échauffement important ou d’incendie. Pour les circuits de sécurité, cette caractéristique complète utilement la fonction de résistance au feu en participant à une installation plus adaptée aux zones recevant du public, aux circulations, aux locaux techniques et aux infrastructures sensibles.

Dimensions étudiées pour une pose fixe maîtrisée

Avec un diamètre extérieur d’environ 12 mm et un poids de 250 kg/km, ce câble présente un bon compromis entre compacité, robustesse de construction et facilité d’intégration dans les cheminements. Son rayon de courbure minimal de 10 fois le diamètre doit être pris en compte pour préparer les passages, les remontées en coffret et les changements de direction. Ces données sont importantes pour conserver une pose propre, éviter les contraintes excessives sur le câble et anticiper correctement l’encombrement dans les goulottes, conduits ou chemins de câbles.

Plage de service et tension nominale pour installations techniques fixes

Ce câble de la série ATOX est donné pour une tension nominale Uo/U de 0,45/0,75 kV et pour une température de service statique de -10 à 70 °C. Ces valeurs le destinent à des installations fixes de commande et de sécurité intégrées dans des environnements techniques courants. Pour l’installateur, cela signifie un câble pensé pour des usages structurés, avec des caractéristiques compatibles avec les besoins des réseaux de signalisation résistants au feu lorsqu’un produit 5G2,5 mm² clairement identifié est recherché.
