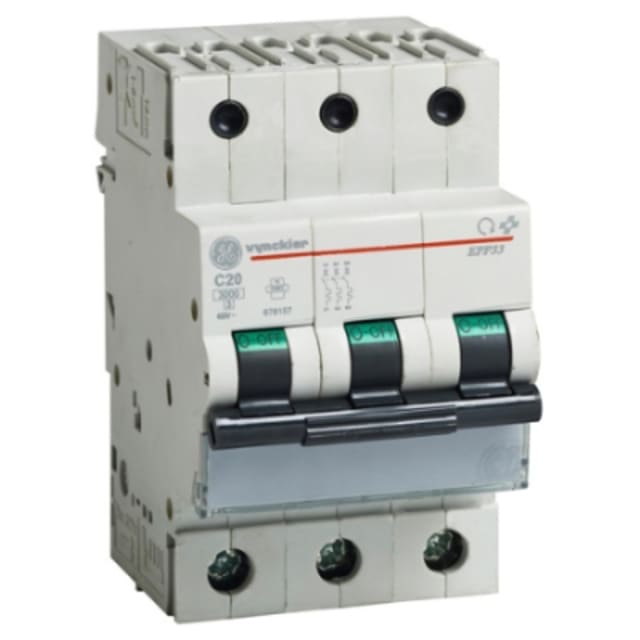

Disjoncteur sans vis 3P 20A courbe C 3kA 678157

Disjoncteur tripolaire 20 A pour la protection des circuits en 400 V

Ce disjoncteur sans vis 3P 20A courbe C 3 kA est conçu pour assurer la protection des circuits triphasés contre les surcharges et les courts-circuits. Son calibre 20 A convient aux départs d’alimentation nécessitant une protection modulaire claire et compacte dans un tableau électrique. Sa tension de dimensionnement de 400 V et son fonctionnement en courant alternatif 50 à 60 Hz lui permettent de s’intégrer dans de nombreuses configurations de distribution.

Courbe C adaptée aux usages courants avec appels de courant modérés

Grâce à sa courbe de déclenchement C, ce disjoncteur modulaire tripolaire supporte les appels de courant modérés au démarrage tout en maintenant une protection efficace de la ligne. Il constitue un choix pertinent pour des circuits triphasés alimentant par exemple des équipements techniques, des petits moteurs, des auxiliaires ou des départs de distribution demandant un comportement de déclenchement polyvalent.

Raccordement sans vis pour un câblage plus rapide et plus net

La technologie de connexion sans vis facilite la mise en œuvre et permet un raccordement pratique dans le tableau. Ce type de borne apporte un vrai confort lors de l’installation, notamment lorsque plusieurs protections doivent être posées dans un espace réduit. Le format 3 modules et la profondeur totale de 44 mm favorisent une intégration propre dans les coffrets et tableaux de répartition.

Pouvoir de coupure 3 kA en usage modulaire

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ce qui correspond à son positionnement en protection modulaire de tableau. Il présente également un pouvoir de coupure assigné Icu de 5 kA selon IEC 60947-2 à 230 V. Cette double lecture permet de mieux situer le produit dans un environnement de distribution basse tension où l’on recherche une protection lisible, compacte et cohérente avec le niveau de court-circuit attendu de l’installation.

Protection tripolaire complète sans neutre

Avec 3 pôles au total et 3 pôles protégés, ce disjoncteur assure une coupure simultanée des trois phases. Il est conçu sans connexion du neutre, ce qui le rend particulièrement adapté aux circuits triphasés ne nécessitant pas ce conducteur sur l’appareil. Cette configuration simplifie l’identification du bon produit lors du choix d’une protection pour départ triphasé dédié.

Caractéristiques électriques pensées pour le tableau de distribution

Ce disjoncteur 3P 20A intègre une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 6 kV, une classe de limitation énergétique 3 et une catégorie de surtension 3. Ces caractéristiques apportent une bonne lisibilité technique pour les installateurs qui recherchent un appareil adapté à la protection en tableau. L’indice de protection IP20 et le degré de pollution 2 confirment son usage dans un environnement électrique adapté à l’appareillage modulaire.

Utilisation stable sur une large plage de température

Prévu pour fonctionner entre -25 et +55 °C, ce disjoncteur conserve une plage d’utilisation étendue pour des installations placées dans des locaux techniques ou des environnements de service non chauffés. La possibilité d’ajouter des dispositifs supplémentaires offre aussi plus de souplesse pour faire évoluer l’appareillage selon les besoins du tableau, sans changer la base de protection.
