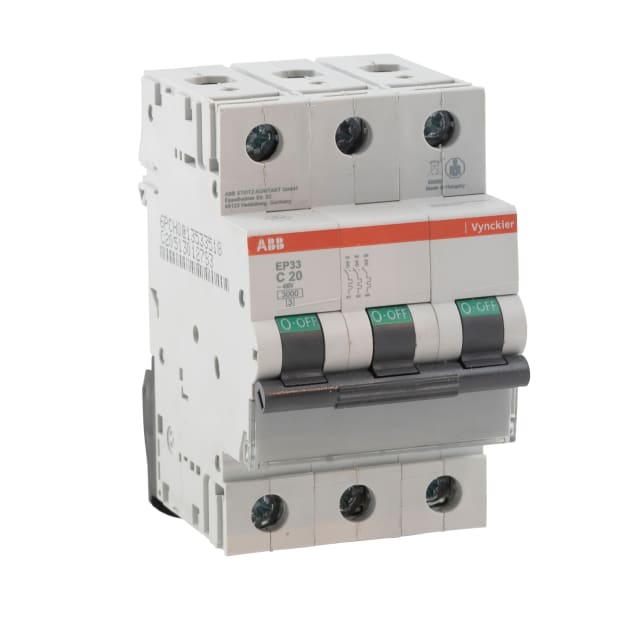

Disjoncteur triphasé 20A courbe C 3kA 3P 2CDB101301R0204

Disjoncteur triphasé 20A pour la protection des circuits en tableau

Ce disjoncteur modulaire triphasé 20A courbe C est conçu pour protéger efficacement les départs électriques contre les surcharges et les courts-circuits dans les tableaux de distribution. Sa configuration 3 pôles en fait une solution adaptée aux circuits triphasés sans neutre, avec une tension de dimensionnement de 400 V en courant alternatif. Son format modulaire 3 pas permet une intégration simple dans les coffrets sur rail DIN tout en conservant une implantation propre et rationnelle.

Courbe C 20A : un calibrage adapté aux usages courants

Avec un courant nominal de 20 A et une courbe de déclenchement C, ce disjoncteur convient particulièrement aux circuits présentant des pointes de courant modérées à l’enclenchement. Il est bien adapté à de nombreux usages en environnement résidentiel, tertiaire et petit commercial, notamment pour l’alimentation de lignes triphasées nécessitant une protection magnétothermique équilibrée. La courbe C apporte un bon compromis entre sensibilité de protection et tolérance aux appels de courant usuels.

Pouvoir de coupure 3 kA et protection magnétothermique des 3 pôles

Ce modèle assure la protection des trois pôles avec un pouvoir de coupure assigné de 3 kA selon EN 60898 aussi bien à 230 V qu’à 400 V. Il dispose également d’un pouvoir de coupure Icu de 5 kA selon IEC 60947-2 à 230 V. Cette double lecture permet de mieux situer son usage dans les installations modulaires de distribution où l’on recherche un appareil compact, lisible et cohérent avec les besoins de protection des circuits terminaux.

Format compact pour coffret modulaire et pose soignée

Sa largeur de 3 unités de division facilite son intégration dans les tableaux électriques modulaires, tandis que sa profondeur totale de 44 mm favorise une implantation nette dans les coffrets standards. Ce format compact est apprécié lorsqu’il faut optimiser l’espace disponible tout en gardant une lecture claire des protections en façade. L’indice de protection IP20 correspond à un usage en enveloppe adaptée, comme dans un tableau ou un coffret de distribution.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

Le disjoncteur accepte des conducteurs monofilaires de 1 à 35 mm² ainsi que des conducteurs multifilaires de 0,75 à 25 mm². Cette plage de raccordement offre une bonne souplesse en installation neuve comme en maintenance, pour s’adapter à différentes sections de câbles selon le circuit protégé. L’absence de neutre raccordé confirme son positionnement sur des départs triphasés 3P dédiés, sans pôle neutre associé.

Tenue électrique adaptée à une exploitation modulaire standard

Ce disjoncteur fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 3, son degré de pollution 2 et sa classe de limitation énergétique 3 apportent des repères techniques utiles pour le choix d’un appareillage modulaire de protection dans un tableau de distribution. Ces caractéristiques participent à une sélection cohérente lorsque l’on dimensionne une protection de ligne triphasée en 20 A.

Un choix pertinent pour tableaux résidentiels et tertiaires

Ce disjoncteur tripolaire 20A répond aux besoins des installateurs recherchant une protection modulaire claire, compacte et facile à intégrer pour des circuits triphasés. Il peut être utilisé dans de nombreux tableaux de répartition pour la protection de départs dédiés, avec la possibilité d’ajouter des dispositifs supplémentaires compatibles lorsque l’architecture du tableau l’exige. Son positionnement en disjoncteur modulaire 3P courbe C 3 kA en fait une solution pertinente pour les protections de distribution courantes.
