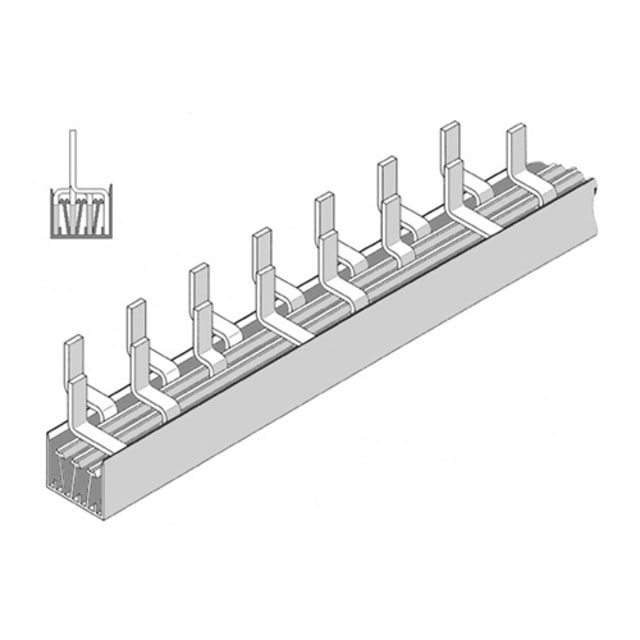

Peigne de raccordement 2 phases 10 mm² 1 m 2CDB826001R1055

Peigne de raccordement 2 phases 10 mm² 1 m pour distribution horizontale en tableau

Ce peigne de raccordement 2 phases 10 mm² en longueur 1 mètre est conçu pour assurer une alimentation horizontale propre et rapide dans un tableau électrique. Sa configuration 2 pôles permet de répartir efficacement l’alimentation sur plusieurs appareils compatibles, tout en simplifiant le câblage interne. Il constitue une solution particulièrement adaptée lorsque l’on recherche une distribution ordonnée sur rail DIN avec un encombrement maîtrisé.

Format 55 x 2 pôles pour alimenter un grand nombre d’appareils

Avec sa configuration 55 x 2P et sa largeur de 56 unités de division, ce peigne d’alimentation horizontal est pensé pour les ensembles nécessitant de nombreuses connexions. Il est adapté à jusqu’à 56 appareils, ce qui en fait un choix pertinent pour les tableaux résidentiels étendus, tertiaires ou pour toute distribution modulaire demandant une continuité d’alimentation régulière sur deux phases.

Connexion par goupille pour appareillages compatibles

L’exécution du raccordement électrique par goupille facilite l’intégration sur les appareils prévus pour ce type de connexion. Cette géométrie favorise un raccordement homogène entre les modules et contribue à un montage plus net qu’un pontage conducteur appareil par appareil. Pour l’installateur, cela se traduit par un câblage plus lisible, un gain de temps au montage et une meilleure organisation du tableau.

Section 10 mm² et courant assigné 63 A pour une alimentation structurée

Sa section de 10 mm² et son courant permanent assigné de 63 A permettent d’envisager une distribution adaptée aux besoins courants des rangées modulaires alimentant plusieurs protections. Ce niveau de section apporte une bonne cohérence entre compacité, capacité de raccordement et usage en répartition horizontale. C’est un format particulièrement recherché pour alimenter plusieurs modules de manière uniforme sans multiplier les liaisons individuelles.

Peigne isolé pour une intégration plus propre dans le coffret

Le corps isolé contribue à une intégration soignée dans le tableau et participe à une mise en œuvre plus maîtrisée lors du montage. La conception visible sur ce type de rail à broches favorise également un alignement régulier des points de connexion sur toute la longueur. Pour les coffrets où la lisibilité du câblage et la propreté de finition sont importantes, ce peigne représente une solution pratique et technique à la fois.

Caractéristiques électriques adaptées à la distribution modulaire

Ce modèle est prévu pour une tension maximale de service Ue de 500 V, avec une tension de choc assignée de 4 kV et un courant conditionnel de court-circuit de 25 kA. Ces valeurs le destinent à une utilisation en répartition modulaire dans des ensembles où la tenue électrique du peigne doit rester cohérente avec celle des appareillages associés. Son pas de 9 mm correspond à une implantation pensée pour les dispositifs compatibles de la gamme concernée.

Conçu pour les appareillages 2 phases sans neutre ni auxiliaire intégré

Ce peigne est destiné aux appareils 2 phases et n’est pas prévu pour des modules équipés d’un conducteur N ni pour des appareils intégrant un commutateur auxiliaire. Cette précision est importante au moment du choix, car elle permet de sélectionner un rail de raccordement réellement adapté à la configuration du tableau. Dans une installation modulaire dédiée à une distribution bipolaire, il apporte une réponse claire, directe et sans complexité inutile.

Un choix pertinent pour optimiser le montage et la lisibilité du tableau

En remplaçant les pontages manuels par une barre de répartition continue, ce peigne de raccordement 2 phases 10 mm² 1 m aide à rationaliser le montage, à uniformiser l’alimentation des modules et à obtenir un tableau plus structuré. Il convient particulièrement aux professionnels et aux utilisateurs exigeants qui souhaitent une distribution modulaire nette, cohérente et adaptée à une rangée importante d’appareils sur rail DIN.
