Peigne de raccordement isolé 2P 14M rouge 2CDB624868R0000

Peigne de raccordement isolé 2P 14 modules pour distribution sur rail DIN

Ce peigne de raccordement isolé 2P 14M est conçu pour simplifier l’alimentation de plusieurs appareils modulaires dans un tableau électrique. Sa configuration 2 pôles permet de distribuer l’alimentation sur une rangée de modules avec une implantation propre, régulière et plus lisible qu’un câblage individuel. Le format 14 modules convient particulièrement aux ensembles compacts où la continuité d’alimentation doit rester nette et rapide à mettre en œuvre.

Connexion à broches pour appareils modulaires compatibles

La connexion électrique est réalisée par goupilles, aussi appelée raccordement à broches, une exécution recherchée pour le pontage de protections modulaires prévues pour ce type d’alimentation. Ce peigne est adapté à 7 appareils en 2 pôles, avec une répartition au pas de 18 mm, ce qui facilite l’alignement sur les appareillages compatibles. Il constitue une solution efficace pour relier plusieurs modules de façon homogène tout en gardant une implantation soignée dans le coffret.

Section 10 mm² et intensité nominale 63 A pour les tableaux résidentiels et tertiaires

Avec une section de 10 mm² et un courant permanent assigné de 63 A, ce peigne de raccordement répond aux besoins courants de distribution dans les tableaux de répartition. Il permet d’alimenter plusieurs protections à partir d’une arrivée commune tout en conservant une capacité cohérente avec de nombreuses configurations de tableaux divisionnaires. Cette combinaison de section et d’intensité en fait un accessoire pertinent pour les installations où la compacité et la clarté de câblage sont essentielles.

Version isolée rouge pour une intégration claire dans le tableau

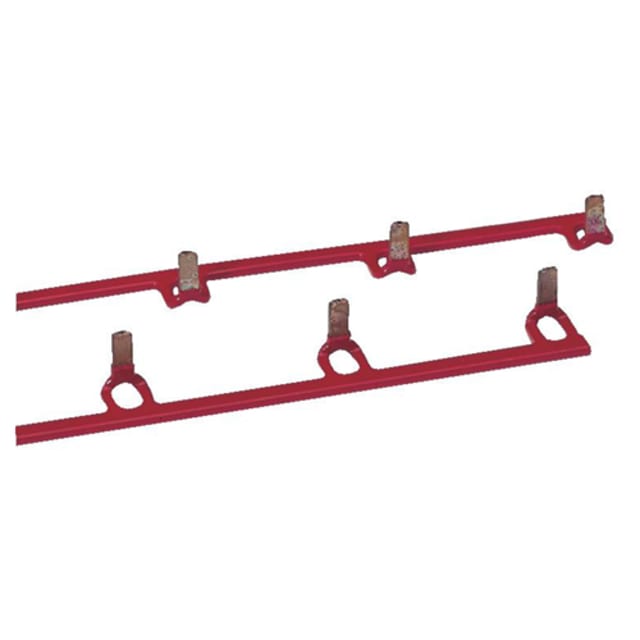

Sa conception isolée apporte une manipulation plus pratique lors de l’intégration dans le coffret et participe à une présentation plus structurée de la distribution. La finition rouge facilite l’identification visuelle du peigne dans l’ensemble du tableau, ce qui peut être utile lors du repérage des circuits et des opérations de maintenance. L’image produit confirme une exécution en barres isolées avec broches préformées, pensée pour un montage direct sur appareils modulaires compatibles.

Format 14M de 252 mm pour rangée courte et pontage régulier

Ce modèle affiche une largeur de 14 unités de division et une longueur de 252 mm. Ce format est adapté aux rangées courtes ou partielles, lorsque l’on souhaite alimenter précisément un groupe limité d’appareils sans recoupe complexe. Le pontage reste régulier sur toute la longueur utile, ce qui favorise une installation plus ordonnée et un encombrement maîtrisé dans les tableaux de distribution.

Caractéristiques électriques utiles pour une distribution modulaire maîtrisée

Ce peigne 2 pôles présente une tension maximale de service de 500 V, une tenue aux chocs de 4 kV et un courant conditionnel de court-circuit de 25 kA. Ces valeurs en font un accessoire adapté à une utilisation dans des ensembles de distribution modulaires exigeant une cohérence entre appareillage, alimentation et accessoires de pontage. Il est prévu pour des appareils sans conducteur N intégré et sans commutateur auxiliaire, ce qui aide à cibler plus précisément la bonne configuration de montage.

Un accessoire de câblage pensé pour gagner du temps au montage

Dans un tableau, le recours à un peigne de raccordement isolé permet de réduire le nombre de liaisons filaires, d’uniformiser l’alimentation entre modules et d’obtenir un résultat plus net dès l’assemblage. Pour l’installateur, cela se traduit par un câblage plus rapide, une lecture plus directe de la distribution et une meilleure optimisation de l’espace disponible sur rail DIN. Ce peigne de raccordement isolé 2P 14M rouge s’adresse ainsi aux montages recherchant une distribution modulaire propre, structurée et adaptée aux appareillages compatibles en 2 pôles.
