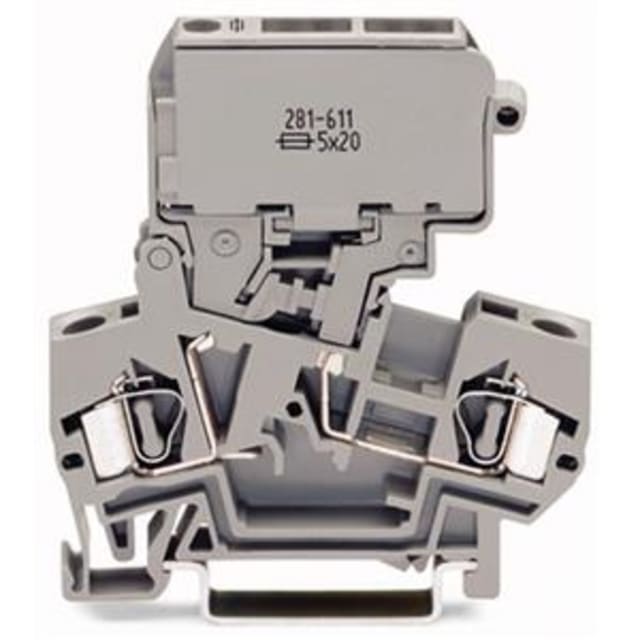

Borne à fusible 5×20 mm pour rail DIN 281-611

Borne à fusible sur rail DIN pour protection de circuits compacts

Cette borne à fusible 5×20 mm pour rail DIN est conçue pour intégrer une protection fusible directement dans un ensemble de bornes sur rail. Son format étroit de 8 mm permet d’optimiser l’encombrement dans l’armoire ou le coffret, tout en apportant une solution claire pour protéger une ligne, un départ auxiliaire ou un circuit de commande. Son exécution en borne à 2 conducteurs facilite une implantation propre et lisible dans les tableaux de distribution et de commande.

Porte-fusible orientable pour une manipulation pratique

Le porte-fusible pivotant simplifie l’accès à la cartouche type G 5 x 20 mm lors des opérations de maintenance ou de remplacement. Cette conception rend la borne particulièrement adaptée aux installations où l’intervention doit rester rapide et nette, sans démontage complexe. L’intégration du fusible dans la borne limite également la dispersion des composants dans le tableau et contribue à une organisation plus rationnelle du câblage.

Raccordement à ressort à cage pour conducteurs rigides et souples

La borne utilise un raccordement à ressort à cage sur ses connexions, une solution appréciée pour sa tenue mécanique et la rapidité de câblage en atelier comme sur chantier. Elle accepte les conducteurs monofiliaires, multifilaires et souples dans une plage allant jusqu’à 4 mm² selon le type de conducteur, avec prise en charge des fils souples avec embout de 0,25 à 2,5 mm². Cette polyvalence la rend adaptée aussi bien aux circuits de commande qu’aux distributions auxiliaires nécessitant un câblage compact et soigné.

Montage direct sur rail DIN 35 mm dans les coffrets et armoires

Prévue pour rail DIN 35 mm, cette borne s’intègre facilement dans les architectures de tableaux standards. Elle convient aux rails 35 x 15 et 35 x 7,5, ce qui facilite son insertion dans de nombreuses configurations existantes. Avec une hauteur de 60 mm et une profondeur de 60 mm, elle offre un gabarit cohérent pour les ensembles de bornes alignés, en maintenant une bonne accessibilité dans les espaces techniques contraints.

Caractéristiques électriques adaptées aux applications de protection ciblée

Cette borne à fusible est donnée pour un courant nominal de 10 A et une tension assignée de 800 V. Elle est destinée à recevoir un fusible miniature 5 x 20 mm afin d’assurer une protection localisée du circuit raccordé. L’absence d’affichage de défaut conviendra aux montages recherchant une solution simple, directe et peu encombrante, notamment lorsque la surveillance du circuit est gérée autrement dans l’installation.

Corps isolant thermoplastique et tenue en température élevée

Le corps isolant en thermoplastique est prévu pour une température de service pouvant atteindre 105 °C, un point intéressant pour les environnements de coffrets où la densité d’appareillage et l’échauffement doivent être pris en compte. Cette configuration permet d’envisager son usage dans des ensembles électriques compacts, tout en conservant une implantation cohérente avec les exigences de câblage technique et de protection des conducteurs.

Une solution pertinente pour circuits de commande, auxiliaires et distribution interne

Cette borne à fusible sur rail DIN trouve naturellement sa place dans les armoires de commande, coffrets industriels, automatismes, équipements techniques et distributions internes nécessitant une protection fusible individualisée. Son format compact, son porte-fusible orientable et sa compatibilité avec différents types de conducteurs en font un choix pratique pour créer des départs protégés, propres et facilement repérables dans un ensemble de bornes.
