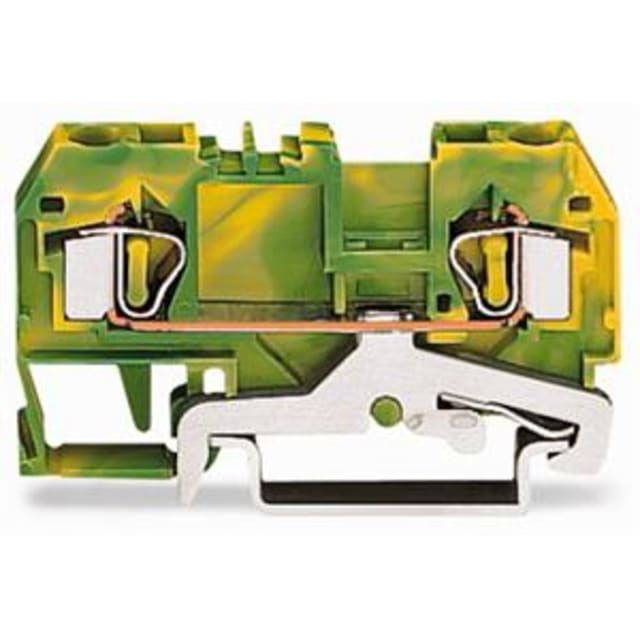

Borne de protection 2 conducteurs 4 mm² vert-jaune

Borne de terre 2 conducteurs 4 mm² pour rail DIN

Cette borne de protection vert-jaune est conçue pour le raccordement de deux conducteurs jusqu’à 4 mm² dans les tableaux électriques. Son format sur rail DIN 35 mm permet une intégration propre dans les coffrets et armoires, avec un encombrement réduit de seulement 6 mm de large. Elle convient aux montages où la continuité de terre doit être claire, compacte et facile à repérer.

Raccordement à ressort à cage pour un câblage net et rapide

Le raccordement à ressort à cage sur les deux points de connexion facilite l’insertion des conducteurs et apporte un serrage adapté aux opérations de câblage en tableau. Cette borne accepte les conducteurs monofilaires, multifilaires et souples de 0,08 à 4 mm², avec ou sans gaine selon la configuration du fil. Elle répond ainsi aux besoins courants de distribution et de reprise de terre dans les ensembles électriques.

Format 1 étage avec 2 points de connexion

Avec sa conception 1 étage et ses 2 reglettes à bornes par étage, cette borne de terre permet de raccorder deux conducteurs sur un même potentiel de protection. Ce format est particulièrement utile pour organiser les liaisons de terre sans multiplier les accessoires ni surcharger le rail. Le marquage central améliore également la lisibilité dans les rangées de bornes.

Repérage immédiat et intégration logique dans les tableaux

Sa couleur vert/jaune permet une identification visuelle immédiate de la fonction de protection dans le coffret. Ce repérage simplifie le travail de câblage, de contrôle et de maintenance, notamment lorsque plusieurs circuits cohabitent dans le même tableau. La borne est prévue pour un montage sur rail 35 x 15 et 35 x 7,5, ce qui facilite son intégration dans de nombreuses configurations d’armoires et de tableaux électriques.

Encombrement réduit pour optimiser l’espace disponible

Avec des dimensions de 6 mm de largeur, 59 mm de hauteur et 29 mm de profondeur, cette borne de protection s’intègre facilement dans les installations où la place est comptée. Son gabarit compact aide à conserver une implantation ordonnée des borniers tout en maintenant une bonne accessibilité au câblage. C’est un choix pertinent pour les montages serrés, les rénovations de coffrets ou les ensembles nécessitant une densité de raccordement maîtrisée.

Corps isolant thermoplastique et tenue en température élevée

Le corps isolant en thermoplastique est adapté aux environnements de câblage de tableau où une bonne tenue des matériaux est recherchée. La température de service indiquée jusqu’à 105 °C permet d’envisager son usage dans des ensembles électriques soumis à des contraintes thermiques maîtrisées, tout en conservant une solution de raccordement compacte pour la fonction de terre.

Une borne adaptée aux besoins de protection et de distribution

Cette borne de terre 2 conducteurs 4 mm² convient aux applications de protection dans les tableaux, coffrets et ensembles de distribution électrique. La fonction PEN indiquée, l’acceptation de sections fines à 4 mm² et le montage sur rail DIN en font une solution pertinente pour structurer les liaisons de protection de manière lisible et rationnelle. À prévoir lors de l’implantation : une plaque de fermeture est nécessaire pour une finition conforme de l’ensemble de bornes.
