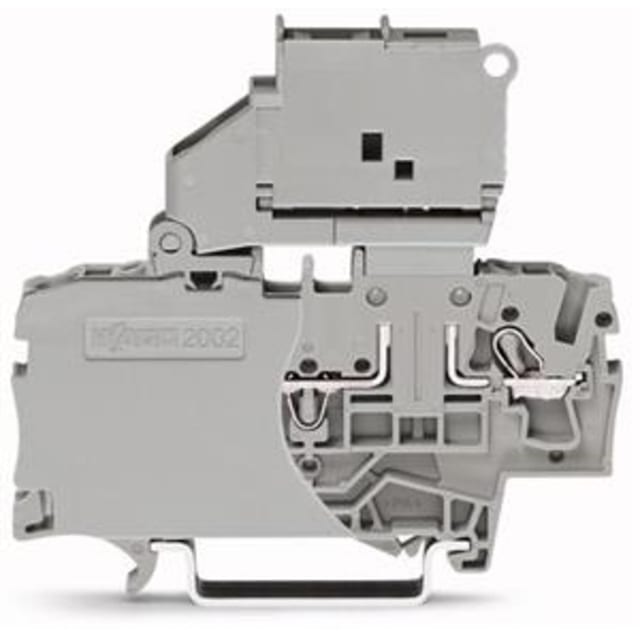

Borne à fusible rail DIN 5 x 20 mm 2,5 mm² 2002-1611

Borne à fusible rail DIN 5 x 20 mm pour protection de circuits en armoire

Cette borne à fusible sur rail DIN est conçue pour intégrer une protection compacte directement dans le bornier. Elle reçoit une cartouche fusible de format G 5 x 20 mm et permet de protéger proprement un départ, une alimentation auxiliaire ou un circuit de commande dans un tableau électrique. Son format étroit de 6,2 mm aide à optimiser la place disponible sur le rail tout en conservant une implantation claire et lisible.

Porte-fusible pivotant pour une manipulation simple en maintenance

Le porte-fusible orientable facilite l’accès à la cartouche lors des opérations de contrôle ou de remplacement. Cette conception est particulièrement pratique lorsque les appareillages sont montés de façon dense dans l’armoire. L’intervention est plus directe, sans ajouter d’accessoire spécifique, ce qui améliore le confort de câblage et la rapidité de maintenance sur les ensembles de distribution et de protection.

Raccordement à ressort à cage adapté aux conducteurs souples et rigides

La borne utilise un raccordement à ressort à cage de type Push-in CAGE CLAMP sur les deux points de connexion. Cette technologie convient aux conducteurs monofilares, multifilaires et souples, avec ou sans gaine, dans les plages de sections prévues. Elle apporte une connexion nette et efficace pour les câblages de commande, de signalisation ou de protection, tout en simplifiant l’insertion des conducteurs dans les montages répétitifs en coffret.

Format 2,5 mm² bien adapté aux circuits de commande et auxiliaires

Prévue pour des conducteurs jusqu’à 2,5 mm² dans son usage nominal, cette borne à fusible rail DIN répond aux besoins courants des circuits secondaires en environnement industriel et tertiaire. Son courant assigné de 6,3 A et sa tension nominale de 250 V en font une solution pertinente pour protéger des liaisons de faible section sans surdimensionner le bornier. Elle s’intègre naturellement dans les ensembles où la compacité, la lisibilité et la séparation fonctionnelle des circuits sont recherchées.

Montage sur rail DIN 35 mm pour intégration propre dans les tableaux

Cette borne est prévue pour un montage sur rail DIN 35 mm, compatible avec les profils 35 x 15 et 35 x 7,5. Elle trouve facilement sa place dans les armoires, coffrets et tableaux de distribution nécessitant une protection fusible localisée. Sa largeur réduite, associée à une hauteur de 66,1 mm et une profondeur de 57,2 mm, permet de composer des rangées de bornes organisées sans sacrifier l’accessibilité.

Configuration sans affichage de défaut pour les montages sobres et fonctionnels

Cette version est dépourvue d’annonce de défaillance. Elle convient donc aux installations où l’on privilégie une architecture simple, sans voyant de signalisation intégré. Ce choix est pertinent lorsque le diagnostic du circuit est réalisé au niveau global de l’armoire ou dans les applications où la présence d’un contrôle visuel local du fusible n’est pas nécessaire.

Corps isolant en thermoplastique et finition grise pour une intégration homogène

Le corps isolant en thermoplastique et la finition grise permettent une intégration cohérente dans les ensembles de bornes sur rail. Cette présentation s’accorde facilement avec les autres éléments de la série TOPJOB S pour constituer des rangées techniques homogènes, bien repérées et adaptées aux exigences de câblage en environnement électrique structuré.
