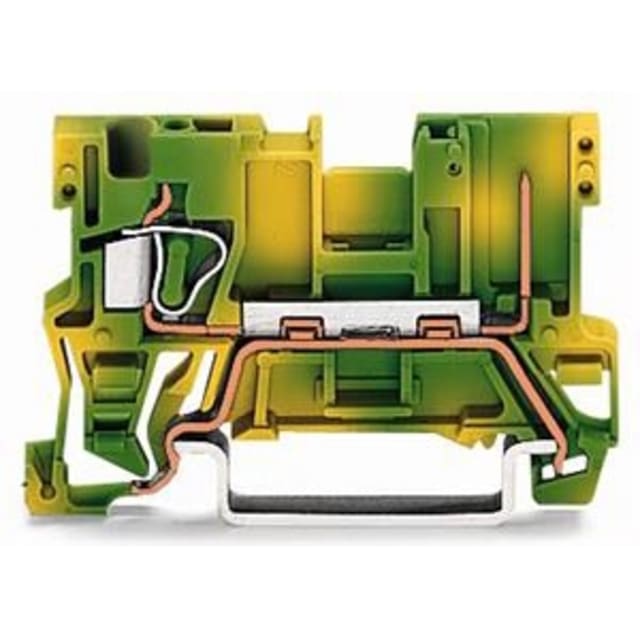

Borne de terre sur rail DIN 4 mm² vert-jaune 769-237

Borne de terre sur rail DIN 4 mm² pour raccordement de protection en tableau

Cette borne de terre vert-jaune est conçue pour réaliser un raccordement de mise à la terre clair, compact et rapide sur rail DIN 35 mm. Adaptée aux tableaux électriques et aux ensembles de distribution, elle permet de raccorder un conducteur de protection dans une implantation propre et lisible. Son format 4 mm² répond aux besoins courants de câblage en armoire, coffret et platine de répartition.

Connexion à ressort à cage pour un câblage rapide et bien maintenu

Le raccordement principal par ressort à cage facilite l’insertion des conducteurs tout en assurant un maintien mécanique constant. Cette technologie est particulièrement appréciée pour gagner du temps au montage et obtenir un serrage homogène sans réglage de couple. La borne accepte les conducteurs monofilares, multifilaires et souples dans une plage de section de 0,08 à 4 mm², avec prise en charge des conducteurs souples avec gaine de 0,25 à 2,5 mm².

Format 1 étage avec 2 points de connexion pour une intégration rationnelle

Cette borne de terre dispose d’un seul étage avec deux réglettes à bornes sur l’étage, dans une configuration 1 conducteur / 1 broche. Elle convient aux montages où l’on recherche une connexion de terre fonctionnelle, peu encombrante et facile à repérer dans le tableau. Sa largeur de 5 mm permet de densifier l’implantation sans alourdir l’organisation du bornier.

Montage sur rail DIN 35 mm pour coffrets et armoires électriques

Prévue pour rail DIN 35 x 15 mm et 35 x 7,5 mm, cette borne s’intègre directement dans les ensembles de câblage standards. Son encombrement maîtrisé, avec une hauteur de 52,5 mm et une profondeur de 28,5 mm, favorise une implantation ordonnée dans les tableaux électriques, notamment lorsque l’espace disponible doit être optimisé tout en conservant une bonne accessibilité au câblage.

Repérage immédiat de la fonction terre grâce au corps vert-jaune

Le code couleur vert-jaune permet d’identifier immédiatement la fonction de mise à la terre au sein du bornier. Ce repérage visuel simplifie la lecture du tableau lors de l’installation, des contrôles ou des opérations de maintenance. Pour les ensembles où la clarté de câblage est essentielle, cette borne contribue à une organisation plus intuitive des circuits de protection.

Corps isolant thermoplastique et tenue en température jusqu’à 105 °C

Le corps isolant en thermoplastique est adapté aux environnements de câblage technique où la tenue des composants et la stabilité d’implantation sont recherchées. La température de service jusqu’à 105 °C permet son usage dans des ensembles électriques soumis à des contraintes thermiques significatives, sous réserve bien sûr du respect des conditions globales de l’installation et des autres composants associés.

Solution adaptée aux montages enfichables et à la continuité de protection

Cette borne appartient à une conception pensée pour les systèmes de raccordement sur rail DIN avec connexion par broche et fonction de terre. La présence de la fonction PEN indiquée dans les caractéristiques en fait un composant pertinent pour certains schémas de raccordement de protection selon l’architecture retenue. L’utilisation d’une plaque de fermeture est à prévoir pour finaliser proprement l’assemblage du bornier lorsque la configuration l’exige.
