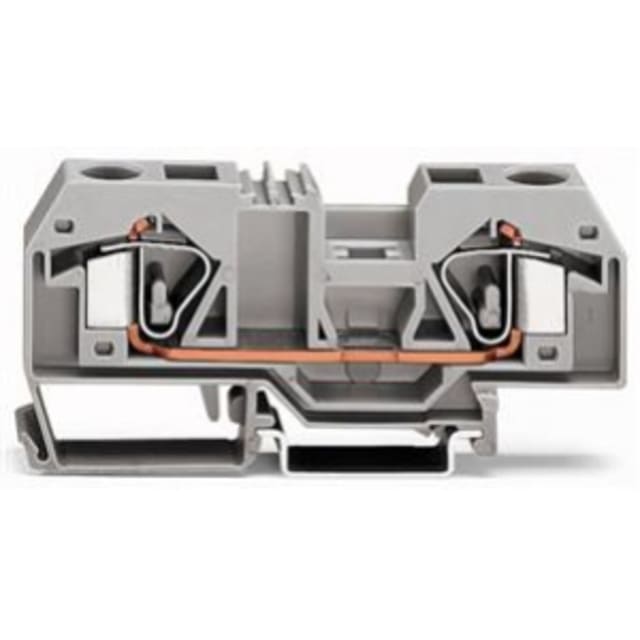

Borne de passage 2 conducteurs 16 mm² WAGO 283-901

Borne de passage 2 conducteurs 16 mm² pour rail DIN 35 mm

La WAGO 283-901 est une borne de passage conçue pour le raccordement de 2 conducteurs sur rail DIN 35 mm. Son format est adapté aux tableaux électriques et aux ensembles de distribution où il faut organiser des liaisons de puissance de manière nette et accessible. Avec sa largeur de 12 mm, elle permet de structurer le câblage sans occuper inutilement l’espace disponible dans le coffret.

Raccordement à ressort à cage pour un câblage rapide et net

Cette borne de passage utilise un raccordement à ressort à cage sur les deux points de connexion. Ce principe facilite l’insertion des conducteurs et apporte un vrai confort au montage, notamment en armoire et en tableau, lorsque la répétabilité et la tenue du câblage sont recherchées. Elle convient au raccordement des conducteurs monofilares, multifilaires et à brins fins dans une plage de section de 0,2 à 16 mm², ce qui la rend particulièrement polyvalente sur les départs, renvois et distributions internes.

Capacité 16 mm² adaptée aux circuits de distribution

Avec un courant de dimensionnement de 76 A et une tension assignée de 800 V, cette borne WAGO série 283 est pensée pour les applications où la section de conducteur et la continuité de passage sont des points essentiels. Elle répond bien aux besoins de raccordement sur circuits de distribution, d’alimentation d’équipements et de transit entre appareillages lorsque des sections plus importantes doivent être reprises proprement dans le tableau.

Format 1 étage 2 points pour un repérage simple

La configuration à 1 étage avec 2 points de raccordement convient parfaitement aux fonctions de passage classiques. Le marquage central participe à une identification claire des circuits dans les ensembles câblés, ce qui simplifie la lecture du tableau lors du montage, des contrôles ou des interventions. Ce type de borne est particulièrement pertinent lorsque l’on cherche une implantation lisible, sans complexifier le cheminement des conducteurs.

Intégration propre dans les tableaux et coffrets

Prévue pour montage sur rail DIN 35 x 15 et 35 x 7,5, cette borne de passage s’intègre facilement dans les architectures standards de tableaux électriques. Ses dimensions de 94,5 mm de hauteur pour 12 mm de largeur favorisent un alignement homogène avec les autres bornes de la rangée. Sa teinte grise permet également une intégration cohérente dans les ensembles de bornier de distribution et de repérage.

Corps isolant thermoplastique pour environnements techniques

Le corps isolant en thermoplastique est adapté à l’usage en appareillage et en câblage d’armoire. La température de service annoncée jusqu’à 105 °C constitue un point important pour les environnements techniques où la densité de composants et les contraintes thermiques exigent des matériels compatibles avec des conditions de fonctionnement soutenues.

Un choix pertinent pour les bornes de passage en tableau électrique

Cette borne de passage 2 conducteurs 16 mm² WAGO 283-901 convient aux professionnels comme aux utilisateurs avertis qui recherchent une solution claire pour raccorder, distribuer et organiser des conducteurs de forte section dans un tableau électrique. Elle se distingue par sa capacité de raccordement étendue, son montage sur rail DIN et son système à ressort à cage, particulièrement adapté aux opérations de câblage propres, rapides et bien structurées.
