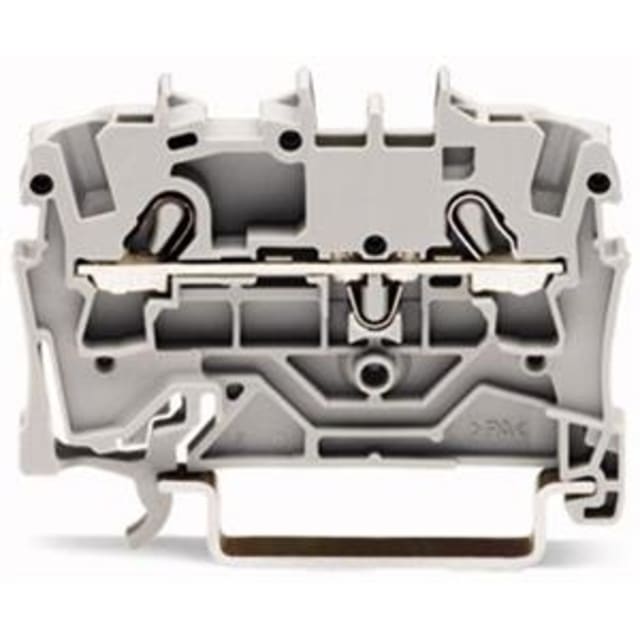

Borne de passage 2 conducteurs 2,5 mm² gris 2002-1201

Borne de passage 2 conducteurs 2,5 mm² pour câblage sur rail DIN

Cette borne de passage grise est conçue pour assurer le raccordement de 2 conducteurs dans les tableaux électriques et ensembles de distribution. Son format compact pour rail DIN 35 x 15 ou 35 x 7,5 permet d’organiser un câblage propre, lisible et rationnel, tout en conservant une excellente accessibilité dans les coffrets où l’espace est compté. Avec une section nominale de 2,5 mm², elle répond parfaitement aux besoins courants de câblage de commande, d’alimentation et de distribution.

Technologie Push-in CAGE CLAMP pour un raccordement rapide et net

Le système de connexion Push-in CAGE CLAMP facilite l’insertion directe des conducteurs et accélère le travail au montage. Cette technologie est particulièrement appréciée pour gagner du temps sur les opérations de câblage répétitives, tout en conservant une manipulation simple et précise. Elle accepte les conducteurs rigides de 0,25 à 4 mm², les conducteurs souples de 0,25 à 4 mm², ainsi que les conducteurs souples avec embout de 0,25 à 2,5 mm². La longueur de dénudage recommandée de 10 à 12 mm aide à obtenir un raccordement adapté dès la préparation du fil.

Format compact pour tableaux électriques denses

Avec seulement 5,2 mm de largeur, cette borne de passage TOPJOB S permet d’optimiser l’implantation sur rail sans sacrifier la facilité d’intégration. Sa hauteur de 48,5 mm et sa profondeur de 39,5 mm en font une solution bien adaptée aux armoires, coffrets et tableaux nécessitant une distribution claire sur un encombrement réduit. Ce gabarit étroit est un vrai atout pour multiplier les points de raccordement dans les rangées de borniers tout en gardant une présentation soignée.

Capacité électrique adaptée aux usages de distribution et de commande

Cette borne de passage 2 conducteurs 2,5 mm² est prévue pour une tension nominale de 800 V et un courant nominal de 24 A. Elle peut également être utilisée dans des environnements Ex e II avec une tension nominale de 550 V et un courant nominal de 22 A. En configuration avec pontage, le courant nominal est de 20 A. Ces caractéristiques en font un composant pertinent pour structurer des liaisons électriques fiables et homogènes dans de nombreux montages sur rail DIN.

Une borne pensée pour un repérage clair dans le tableau

Le marquage latéral et central facilite l’identification des circuits et le repérage des connexions directement sur la borne. Dans un tableau électrique, ce détail améliore la lisibilité de l’installation, simplifie les interventions et réduit les risques d’erreur lors du câblage initial comme lors des opérations de maintenance. Pour les intégrateurs et tableautiers, c’est un avantage concret dès que le nombre de départs et de liaisons augmente.

Matériau technique résistant aux contraintes d’environnement

Le boîtier en polyamide PA66 est conçu pour les environnements techniques où la tenue des composants compte dans la durée d’exploitation. Sa classe d’inflammabilité UL94 V0 constitue un point important pour l’intégration dans les équipements électriques. La borne supporte une température de service continue de -60 à +105 °C, ce qui permet son usage dans des contextes d’installation variés, y compris lorsque les conditions thermiques peuvent être exigeantes.

Solution adaptée aux tableaux, protections et distribution électrique

Grâce à sa conception 1 niveau avec 2 points de raccordement, cette borne de passage s’intègre naturellement dans les montages de tableaux électriques, de protections et de distribution. Elle convient particulièrement aux professionnels recherchant un bornier compact, simple à implanter et cohérent avec les exigences de câblage sur rail DIN dans la série TOPJOB S. Pour la réalisation de rangées de borniers ordonnées, elle constitue un choix efficace pour relier, répartir et structurer les conducteurs en section 2,5 mm².
