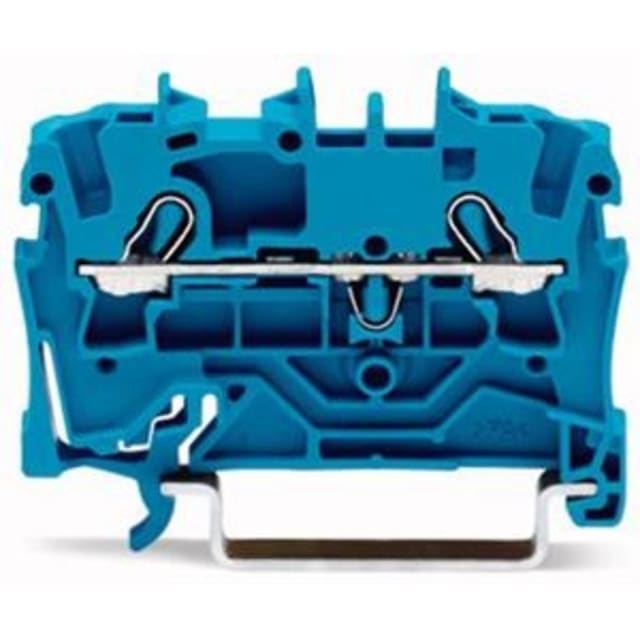

Borne de passage 2 conducteurs 2,5 mm² bleu 2002-1204

Borne de passage 2 conducteurs 2,5 mm² bleue pour rail DIN

Cette borne de passage 2 conducteurs 2,5 mm² de la série TOPJOB S est conçue pour le raccordement clair et compact des conducteurs dans les tableaux électriques. Son format de 5,2 mm de large permet d’optimiser l’occupation sur rail tout en conservant une lecture simple du câblage. Sa couleur bleue facilite l’identification visuelle des circuits selon l’organisation retenue dans l’armoire.

Connexion Push-in CAGE CLAMP pour un câblage rapide et net

Le système de connexion Push-in CAGE CLAMP permet l’insertion directe des conducteurs, avec un câblage frontal pratique en atelier comme sur chantier. Cette conception simplifie les opérations de raccordement, limite les manipulations et favorise une mise en œuvre propre dans les zones de distribution, de commande ou de repérage. La borne accepte 2 conducteurs et convient aux installations où la rapidité d’exécution doit rester compatible avec une implantation soignée.

Large compatibilité de sections pour conducteurs rigides et souples

Cette borne de passage est prévue pour une section nominale de 2,5 mm² et couvre un large éventail d’usages : conducteurs rigides de 0,25 à 4 mm², conducteurs rigides enfichables de 0,75 à 4 mm², conducteurs souples de 0,25 à 4 mm², ainsi que conducteurs souples avec embout isolé de 0,25 à 2,5 mm² et avec embout de 1 à 2,5 mm². Cette polyvalence en fait une solution adaptée aux câblages de tableaux nécessitant une borne unique pour plusieurs types de fils.

Format compact et montage direct sur rail 35 mm

Avec une largeur de 5,2 mm et une hauteur de 48,5 mm, cette borne s’intègre facilement dans les ensembles où la densité de câblage doit rester maîtrisée. Elle se monte sur rail 35 x 15 mm et 35 x 7,5 mm, ce qui facilite son intégration dans de nombreux coffrets et armoires. Son encombrement réduit permet de structurer les rangées de bornes sans alourdir l’implantation générale du tableau.

Repérage central et latéral pour une lecture plus efficace

Le repérage central et latéral améliore l’identification des points de raccordement lors du montage, du contrôle et des interventions de maintenance. Dans un tableau électrique, cette caractéristique aide à conserver une organisation lisible, notamment lorsque plusieurs potentiels ou départs doivent être distingués rapidement. C’est un atout concret pour les ensembles où la clarté du bornier participe directement au confort d’exploitation.

Conçue pour des applications techniques exigeantes

Cette borne est indiquée pour des applications Ex e II et Ex i, ce qui la destine aux montages nécessitant une sélection de composants compatibles avec des environnements techniques spécifiques. Son corps isolant en polyamide 66 et sa classe d’inflammabilité UL 94 V0 répondent aux attentes des intégrateurs recherchant une borne adaptée aux contraintes usuelles de réalisation d’armoires et de distribution électrique.

Préparation du conducteur simple et installation maîtrisée

La longueur de dénudage recommandée de 10 à 12 mm aide à obtenir un raccordement régulier et propre. Avec un poids unitaire de 4,9 g, cette borne de passage reste facile à manipuler lors de l’assemblage de rangées complètes. Elle convient particulièrement aux tableaux électriques où l’on recherche une borne compacte, lisible et pratique à câbler pour relier proprement deux conducteurs en 2,5 mm².
