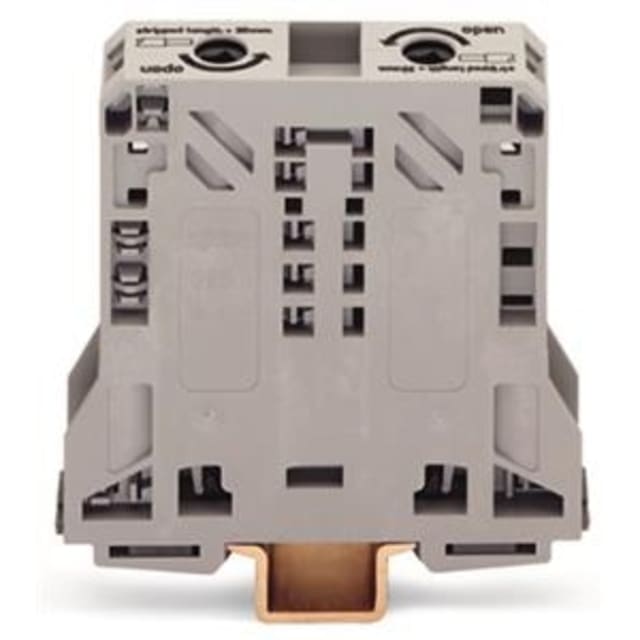

Borne de passage 2 conducteurs 50 mm² rail DIN 285-150

Borne de passage 2 conducteurs 50 mm² pour tableaux électriques sur rail DIN

Cette borne de passage 2 conducteurs WAGO série 285 est conçue pour le raccordement de conducteurs de forte section dans les tableaux électriques et ensembles de distribution. Son format pour rail DIN en fait une solution adaptée aux montages structurés où la lisibilité du câblage, la compacité et la continuité électrique doivent rester maîtrisées, même sur des départs de puissance.

Technologie POWER CAGE CLAMP pour le raccordement de sections importantes

Équipée d’un double raccordement à ressort à cage POWER CAGE CLAMP, cette borne facilite l’intégration de conducteurs jusqu’à 50 mm² en monofilaire, multifilaire ou souple avec embout, et jusqu’à 70 mm² en conducteur souple sans gaine selon configuration. Cette technologie est particulièrement pertinente lorsque l’on recherche un serrage adapté aux sections élevées, avec une mise en œuvre propre dans les armoires et coffrets électriques.

Compatibilité conducteur et performances pour les circuits de puissance

Avec un courant nominal de 150 A et une tension assignée de 1000 V, cette borne de passage répond aux besoins de raccordement sur des circuits de distribution exigeants. Elle convient aux applications de transit et de répartition où il est nécessaire d’assurer la continuité entre deux conducteurs dans un encombrement réduit, tout en conservant une lecture claire du cheminement électrique dans le tableau.

Montage spécifique sur rail DIN 35 x 15

Ce modèle est prévu uniquement pour une implantation sur rail DIN 35 x 15. Ce point est important pour éviter toute confusion au moment de la préparation de l’armoire, car la compatibilité rail conditionne la bonne tenue mécanique de la borne. Sa largeur de 20 mm et sa hauteur de 94 mm permettent de l’intégrer dans des colonnes de bornes de puissance tout en conservant un gabarit cohérent pour le repérage et l’organisation du câblage.

Configuration 2 conducteurs pratique pour le passage et la continuité

La borne dispose de 2 points de raccordement sur un seul étage. Cette configuration simple et directe convient parfaitement aux fonctions de passage dans les tableaux électriques, notamment pour relier proprement une arrivée et un départ, structurer des liaisons de puissance ou créer une zone de raccordement nette entre câblage interne et externe. Les supports de marquage latéraux apportent un avantage concret pour identifier les circuits et simplifier la maintenance.

Corps isolant thermoplastique et tenue en température

Son corps isolant en thermoplastique est associé à une température de service pouvant atteindre 105 °C. Cette caractéristique en fait une borne adaptée aux environnements techniques où la maîtrise thermique du coffret et la tenue des composants sont des critères de sélection importants. La finition grise facilite en outre l’intégration visuelle dans les ensembles de bornes de passage et les tableaux de distribution.

Un choix pertinent pour armoires, coffrets et distribution électrique

Cette borne de passage 50 mm² WAGO s’adresse aux professionnels qui recherchent une borne sur rail DIN dédiée aux sections importantes, avec raccordement à ressort à cage et encombrement optimisé. Elle trouve naturellement sa place dans les tableaux, coffrets et armoires nécessitant un bornier de puissance clair, accessible et bien ordonné pour les opérations de câblage, de repérage et d’évolution de l’installation.
