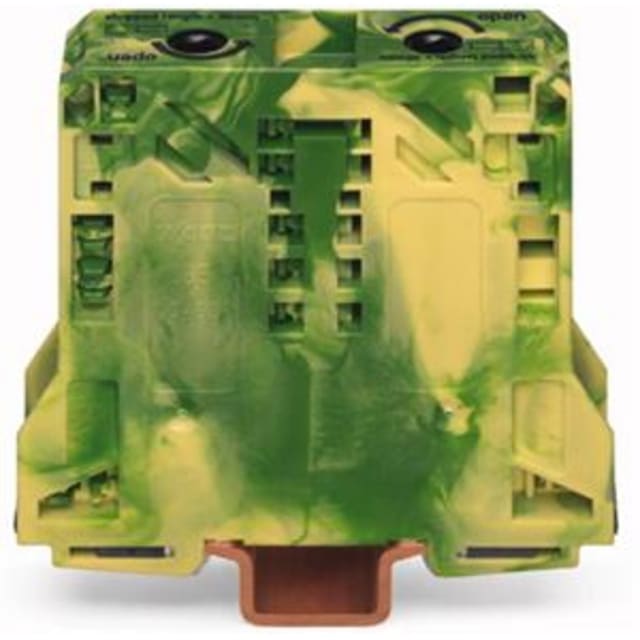

Borne de protection 2 conducteurs 50 mm² 285-157

Borne de protection 2 conducteurs 50 mm² pour mise à la terre sur rail DIN

Cette borne de protection 2 conducteurs 50 mm² est conçue pour réaliser un raccordement de terre clair et compact dans les tableaux électriques. Son format permet de raccorder deux conducteurs sur un seul étage, ce qui facilite l’organisation du bornier lorsque la distribution de protection doit rester lisible et rapidement repérable. Sa finition vert/jaune identifie immédiatement la fonction de protection dans l’armoire.

Raccordement à ressort à cage adapté aux fortes sections

Le raccordement à ressort à cage de type POWER CAGE CLAMP convient aux conducteurs de forte section et simplifie l’intégration dans les ensembles de puissance ou de distribution. La borne accepte les conducteurs monofiliaires et multifilaires de 10 à 50 mm², ainsi que les conducteurs à brins fins sans gaine de 10 à 70 mm². Cette plage de raccordement apporte une vraie souplesse au moment du câblage, notamment pour les départs de terre, les liaisons d’équipotentialité et les montages en coffret nécessitant des sections importantes.

Configuration 2 conducteurs pratique pour tableaux et coffrets

Avec ses 2 points de raccordement sur un seul étage, cette borne répond aux besoins de distribution de protection sans multiplier inutilement l’encombrement sur le rail. Elle convient particulièrement aux tableaux où l’on souhaite regrouper proprement les conducteurs de terre tout en conservant une implantation rationnelle. Les supports de marquage latéraux facilitent également l’identification des circuits lors du câblage, de la maintenance ou d’une extension ultérieure.

Montage spécifique sur rail DIN 35 x 15

Cette borne est prévue pour un montage sur rail DIN 35 mm, avec compatibilité dédiée au profil 35 x 15. Ce point est important pour sécuriser le choix du bon composant dans un tableau existant ou en cours d’assemblage. Dans les applications où le type de rail conditionne directement la bonne tenue mécanique de l’appareillage, cette version permet d’éviter les approximations et de sélectionner une borne conforme à l’architecture de montage attendue.

Dimensions utiles pour une implantation maîtrisée

Avec une largeur de 20 mm, une hauteur de 94 mm et une profondeur de 87 mm, cette borne de protection offre un gabarit pensé pour le raccordement de grosses sections sans sacrifier la lisibilité du câblage. Son encombrement reste cohérent avec les contraintes des tableaux de distribution électrique, où le passage, la courbure et l’arrivée des conducteurs de terre doivent rester confortables, surtout avec des sections élevées.

Corps isolant thermoplastique et tenue en température

Le corps isolant en thermoplastique est adapté à un usage en environnement technique de tableau électrique. La température de service indiquée jusqu’à 105 °C permet d’intégrer cette borne dans des ensembles où la maîtrise thermique et la stabilité des composants de raccordement sont des critères déterminants. Ce positionnement la rend pertinente pour les installations où les sections importantes et la densité de câblage imposent une attention particulière au comportement des accessoires de connexion.

Un choix pertinent pour les borniers de protection de forte section

Cette borne à ressort pour conducteur de protection répond aux besoins des professionnels recherchant une solution dédiée aux liaisons de terre de forte capacité, avec un raccordement 2 conducteurs, un marquage latéral pratique et une implantation sur rail DIN 35 mm. Elle trouve naturellement sa place dans les tableaux, coffrets et armoires de distribution électrique lorsque la priorité est de raccorder des sections importantes de manière nette, structurée et adaptée aux exigences du câblage de protection.
