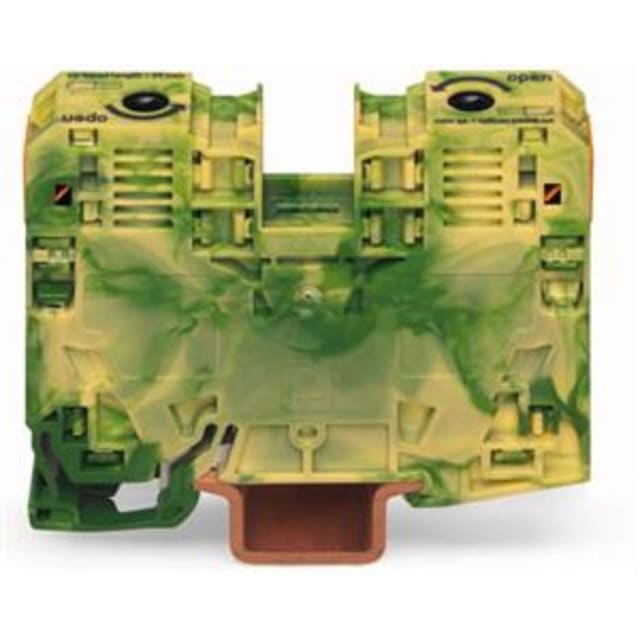

Borne de protection 2 conducteurs 35 mm² rail DIN 285-137

Borne de protection 2 conducteurs 35 mm² pour mise à la terre sur rail DIN

Cette borne de protection 2 conducteurs 35 mm² est conçue pour le raccordement des conducteurs de terre dans les ensembles sur rail DIN. Sa configuration vert/jaune permet une identification immédiate de la fonction de protection, tandis que son format prévu pour montage sur rail DIN 35 mm en fait une solution adaptée aux coffrets, armoires et tableaux nécessitant un repérage clair et un raccordement de forte section.

Raccordement à ressort à cage pour sections de 6 à 35 mm²

Le raccordement à ressort à cage sur les deux entrées permet de connecter des conducteurs monofiliaires, multifilaires et à brins fins de 6 à 35 mm². Ce principe de serrage est particulièrement intéressant lorsque l’on recherche un câblage net, stable et rapide à intégrer dans un bornier de puissance ou de protection. La borne convient ainsi aux conducteurs de terre de sections importantes, avec une plage de raccordement large qui facilite l’harmonisation des montages.

Format 2 conducteurs avec fonction PEN pour installations techniques

Avec ses 2 points de raccordement sur un seul étage, cette borne permet d’organiser efficacement la continuité de terre dans les ensembles électriques. La présence de la fonction PEN apporte un intérêt supplémentaire dans les applications où la séparation, la reprise ou la distribution du conducteur de protection et du neutre doivent être gérées avec précision selon l’architecture du câblage prévue. Ce format aide à structurer le bornier sans multiplier inutilement les composants.

Montage dédié sur rail DIN 35 mm avec encombrement optimisé

Prévue pour un montage sur rail DIN 35 mm, cette borne présente un encombrement maîtrisé avec une largeur de 16 mm, une hauteur de 86 mm et une profondeur de 63 mm. Ce gabarit permet d’intégrer une capacité de raccordement élevée dans un espace rationnel, ce qui est utile dans les tableaux où chaque millimètre compte. Le produit est destiné à un montage sur rail 35 x 15, point à vérifier lors de la préparation de l’implantation.

Corps isolant thermoplastique et tenue en température jusqu’à 105 °C

Le corps isolant en thermoplastique est pensé pour les environnements de câblage exigeant une bonne tenue au sein des enveloppes électriques. La température de service annoncée jusqu’à 105 °C constitue un repère important pour les intégrateurs et câbleurs qui dimensionnent leurs composants en cohérence avec les échauffements admissibles de l’installation. Cette caractéristique en fait une borne adaptée aux montages techniques où les sections raccordées sont conséquentes.

Repérage latéral pratique pour une lecture plus claire du bornier

La borne intègre des supports de marquage latéraux, un détail utile pour améliorer l’identification des circuits et la lisibilité du bornier au moment du câblage, de la mise en service ou de la maintenance. Dans un tableau électrique, ce type de repérage facilite le travail d’intervention et contribue à une organisation plus propre des départs de terre, surtout lorsque plusieurs conducteurs de protection de sections voisines cohabitent sur la même rangée.

Une borne de terre grand format pour armoires, coffrets et tableaux électriques

Cette borne de terre rail DIN 35 mm² répond aux besoins des installations où la mise à la terre doit être traitée avec une capacité de raccordement élevée et une implantation claire. Elle convient particulièrement aux ensembles de distribution, aux armoires techniques, aux coffrets de puissance et aux applications industrielles ou tertiaires nécessitant une borne de protection compacte, lisible et compatible avec des conducteurs jusqu’à 35 mm².
