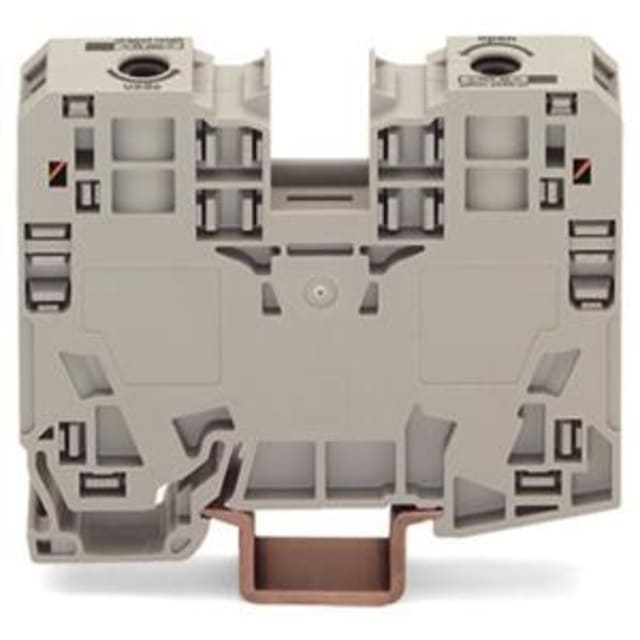

Borne de passage 2 conducteurs 35 mm² sur rail 285-135

Borne de passage 2 conducteurs 35 mm² pour distribution sur rail

Cette borne de passage 2 conducteurs 35 mm² est conçue pour le câblage de puissance dans les tableaux électriques et ensembles de distribution. Son format 1 pôle avec 2 bornes permet de réaliser une liaison traversante propre, lisible et compacte pour le transit de conducteurs de forte section. Elle s’intègre sur rail 35 x 15, ce qui la destine aux montages où la tenue mécanique et la stabilité d’assemblage sont essentielles.

Connexion à ressort POWER CAGE CLAMP pour sections importantes

La technologie de connexion à ressort POWER CAGE CLAMP est adaptée au raccordement de conducteurs de 6 à 35 mm², soit AWG 8 à 2. Elle facilite l’insertion et le maintien des conducteurs de puissance tout en apportant une solution pratique pour les opérations de câblage en armoire. Ce principe de raccordement convient particulièrement aux applications où l’on recherche une connexion nette et homogène sur des sections élevées, sans recourir à une borne à vis classique.

Capacité électrique adaptée aux circuits de puissance

Avec un courant assigné de 125 A et une tension assignée de 1000 V, cette borne de passage répond aux besoins des circuits de distribution électrique nécessitant une borne sur rail capable d’accepter des intensités soutenues. Sa tension de tenue aux chocs de 8 kV complète ce positionnement pour les environnements de tableau où la maîtrise de l’isolement et des distances fonctionnelles compte autant que la compacité du montage.

Montage spécifique sur rail 35 x 15

Ce modèle est prévu uniquement pour une implantation sur rail 35 x 15. Ce point est important lors du choix de la borne, notamment dans les coffrets et tableaux déjà configurés. Ce montage dédié permet d’obtenir une intégration cohérente avec les appareillages de distribution de même famille et d’assurer une mise en place adaptée aux bornes de forte section.

Format optimisé pour un câblage structuré en tableau

Avec une largeur de 16 mm, une longueur de 63 mm et une hauteur de 86 mm, cette borne combine capacité de raccordement et encombrement maîtrisé. Son corps gris en polyamide PA66 s’intègre facilement dans les repérages usuels des tableaux électriques. Les supports de marquage latéraux améliorent également l’identification des circuits, un avantage concret pour le repérage des départs, la maintenance et les interventions ultérieures.

Préparation des conducteurs facilitée

La longueur de dénudage de 25 mm donne une indication claire pour préparer les conducteurs avant insertion. Cette donnée est utile pour gagner en régularité au montage, en particulier sur les câbles de plus forte section où la précision de préparation influence directement la propreté du câblage. La borne convient ainsi aux assemblages qui demandent un rendu ordonné et une mise en œuvre répétable en atelier comme sur chantier.

Une solution pertinente pour armoires, coffrets et distribution électrique

Cette borne de passage trouve naturellement sa place dans les tableaux électriques, coffrets de répartition, armoires de commande et ensembles de distribution nécessitant le transit de conducteurs de puissance. Elle convient aux configurations où il faut raccorder deux conducteurs sur un même point de passage, avec une section allant jusqu’à 35 mm², tout en conservant une implantation claire sur rail et une lecture simple de l’organisation du bornier.
