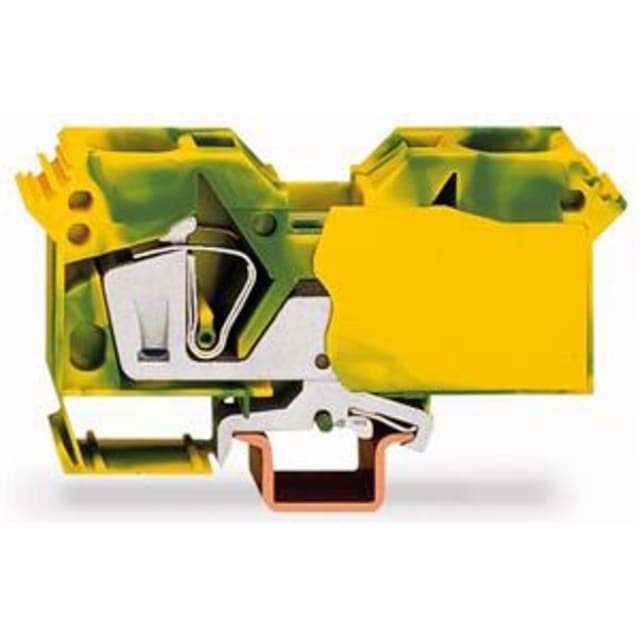

Borne de protection 2 conducteurs 35 mm² 285-607

Borne de protection 2 conducteurs 35 mm² pour tableaux électriques sur rail DIN

Cette borne de protection 2 conducteurs 35 mm² est conçue pour le raccordement de conducteurs de terre dans les tableaux électriques et ensembles de distribution. Son format de borne sur rail permet une intégration nette dans les armoires et coffrets, avec une implantation pensée pour le câblage de puissance. La conception en vert/jaune permet une identification immédiate de la fonction de protection, ce qui facilite la lecture du bornier et l’organisation du tableau.

Raccordement CAGE CLAMP pour conducteurs rigides, multibrins et souples

Équipée d’un raccordement à ressort à cage sur ses deux points de connexion, cette borne accepte un large éventail de conducteurs. Elle peut recevoir des conducteurs monofilares et multibrins de 6 à 35 mm², ainsi que des conducteurs souples sans gaine de 6 à 35 mm² et avec gaine de 6 à 25 mm². Ce principe de connexion convient particulièrement aux montages où l’on recherche un serrage homogène et un câblage efficace, notamment sur des sections importantes utilisées en distribution électrique.

Configuration 2 conducteurs adaptée aux liaisons de terre en armoire

Avec ses 2 points de raccordement sur un seul étage, cette borne est adaptée aux applications de mise à la terre et de continuité de protection dans les tableaux. Elle permet de raccorder proprement deux conducteurs sur une même borne de protection, ce qui simplifie la structuration des départs de terre et des liaisons PEN lorsque l’application le prévoit. La fonction PEN indiquée élargit son intérêt dans les configurations techniques nécessitant cette affectation.

Montage spécifique sur rail DIN 35 x 15

Cette borne se monte sur rail DIN 35 mm, dans une version prévue uniquement pour rail 35 x 15. Ce point est important lors de la préparation du tableau : il permet de sélectionner la bonne borne en cohérence avec le profil de rail déjà installé. Dans un environnement de coffret ou d’armoire, cette compatibilité ciblée contribue à obtenir un assemblage précis, sans approximation sur le support.

Encombrement étudié pour les installations de distribution

Avec une largeur de 16 mm, une hauteur de 115,5 mm et une profondeur de 52,5 mm, cette borne présente un gabarit adapté aux besoins de raccordement de forte section tout en restant compatible avec une implantation ordonnée sur bornier. Ce format permet de gérer des conducteurs jusqu’à 35 mm² sans recourir à une borne surdimensionnée, ce qui aide à optimiser la place disponible dans les tableaux électriques.

Corps isolant thermoplastique et tenue en température

Le corps isolant en thermoplastique est prévu pour un usage en environnement électrique de tableau, avec une température de service annoncée jusqu’à 105 °C. Cette caractéristique en fait une solution pertinente pour les ensembles où les contraintes thermiques doivent être prises en compte, notamment en présence de circuits de distribution ou de conducteurs de section élevée. Elle s’intègre ainsi dans une logique de câblage technique cohérente avec les exigences des armoires modernes.

Repérage latéral pratique pour un bornier plus lisible

La borne dispose de supports de marquage latéraux, utiles pour identifier clairement les circuits, les rangées ou les fonctions de terre dans le tableau. Ce détail améliore la lisibilité lors du câblage, des vérifications et des interventions de maintenance. Aucun flasque de fermeture n’est nécessaire, ce qui simplifie encore la mise en œuvre et permet d’aller à l’essentiel lors du montage du bornier.
