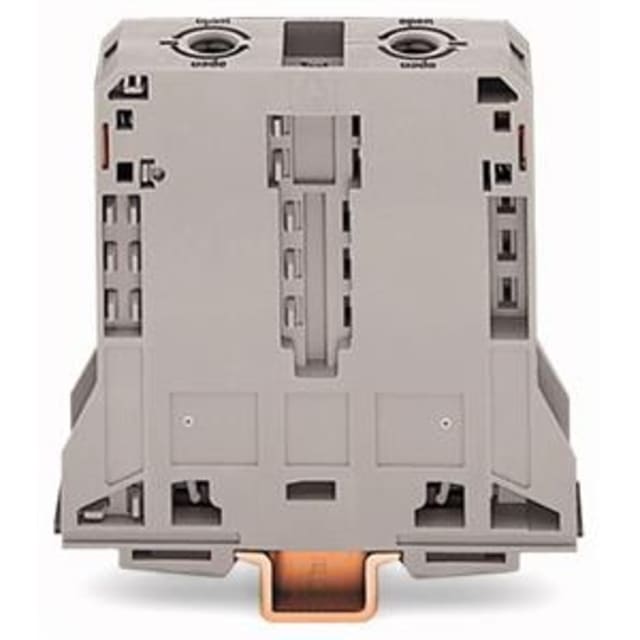

Borne de passage 2 conducteurs 95 mm² sur rail 285-195

Borne de passage 2 conducteurs 95 mm² pour distribution de forte section

Cette borne de passage WAGO de la série 285 est conçue pour le raccordement traversant de deux conducteurs jusqu’à 95 mm² sur rail DIN. Elle répond aux besoins des tableaux électriques où la distribution de puissance exige une connexion nette, compacte et lisible. Son format de borne de passage permet d’assurer la continuité électrique entre l’arrivée et le départ, tout en conservant une implantation structurée dans l’armoire.

Raccordement à ressort à cage adapté aux conducteurs rigides et souples

Le raccordement à ressort à cage de type POWER CAGE CLAMP est prévu pour des conducteurs monofilaire, multifilaire et à brins fins dans une plage de section de 25 à 95 mm². Cette conception facilite l’intégration de conducteurs de forte capacité dans les ensembles de distribution, sans recourir à une borne plus volumineuse que nécessaire. Pour l’installateur, cela apporte une solution cohérente lorsque plusieurs natures de conducteurs doivent être traitées dans le même tableau.

Intensité nominale élevée pour circuits de puissance en tableau

Avec un courant assigné de 232 A et une tension nominale de 1000 V, cette borne sur rail est destinée aux liaisons de puissance et aux répartitions nécessitant une tenue électrique adaptée aux sections importantes. Elle trouve sa place dans les coffrets et armoires où la circulation du courant impose des composants dimensionnés pour des départs, arrivées ou renvois de forte section, tout en gardant une lecture claire du cheminement des conducteurs.

Montage sur rail DIN 35 x 15 pour implantation maîtrisée

Cette borne de passage est prévue uniquement pour un rail DIN 35 x 15. Ce point est important pour éviter toute erreur de sélection au moment de l’équipement du tableau. Son montage sur ce profil de rail permet de l’intégrer dans des ensembles de distribution où la stabilité mécanique et la cohérence d’implantation comptent autant que la capacité de raccordement. Sa largeur de 25 mm et sa hauteur de 107 mm aident à anticiper l’encombrement dans les zones de câblage serrées.

Corps isolant thermoplastique et tenue en température jusqu’à 105 °C

Le corps isolant en thermoplastique et la température de service annoncée jusqu’à 105 °C en font une borne adaptée aux environnements de tableau où les échauffements doivent être pris en compte dès la conception. Ce niveau de tenue thermique est particulièrement pertinent dans les zones de distribution électrique regroupant plusieurs circuits de puissance, avec des sections de câble importantes et une densité d’appareillage soutenue.

Lecture et repérage facilités grâce aux supports de marquage latéraux

La présence de supports de marquage latéraux simplifie l’identification des circuits directement sur la borne. Dans un tableau électrique, ce détail améliore la lisibilité du câblage, accélère les opérations de contrôle et aide à limiter les confusions lors des interventions de maintenance ou d’extension. Pour une distribution de puissance, un repérage propre reste un avantage concret au quotidien, notamment lorsque plusieurs départs de grosse section cohabitent sur la même rangée.

Une borne grise pensée pour les tableaux électriques exigeant clarté et capacité

Avec sa configuration 2 conducteurs sur un seul étage, cette borne de passage 95 mm² constitue une solution adaptée aux besoins de transit et de distribution dans les tableaux électriques. Sa finition grise s’intègre naturellement dans les ensembles sur rail DIN, tandis que son architecture est orientée vers les raccordements de puissance nécessitant une forte section, une implantation propre et une identification immédiate des points de connexion.
