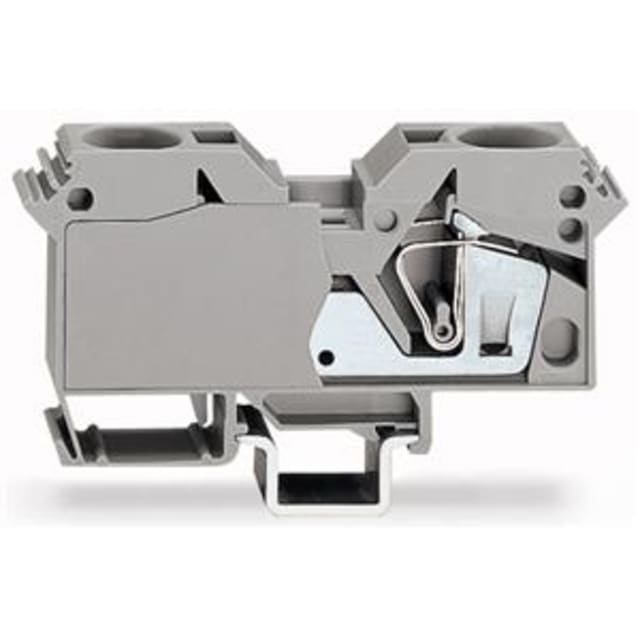

Borne de passage 2 conducteurs 35 mm² rail DIN 285-601

Borne de passage 2 conducteurs 35 mm² pour distribution de puissance sur rail DIN

Cette borne de passage 2 conducteurs 35 mm² est conçue pour le câblage de puissance dans les tableaux électriques. Son format traversant permet d’assurer une continuité de potentiel simple et nette entre deux conducteurs, avec une section nominale adaptée aux circuits exigeants. Elle convient aux applications de répartition, d’alimentation et d’interconnexion où la compacité, la lisibilité du câblage et la tenue électrique sont essentielles.

Connexion à ressort à cage pour conducteurs jusqu’à 35 mm²

Le raccordement à ressort à cage de type CAGE CLAMP facilite l’insertion et le maintien des conducteurs tout en assurant un serrage constant. La borne accepte les conducteurs monofilares, multifilaires et à brins fins de 6 à 35 mm², avec ou sans gaine selon les configurations indiquées. Ce principe de connexion est particulièrement intéressant pour gagner du temps au montage, limiter les variations de serrage et obtenir un raccordement propre sur des sections importantes.

Format étudié pour les tableaux électriques à forte intensité

Avec un courant nominal de 125 A et une tension assignée de 800 V, cette borne de passage répond aux besoins des ensembles électriques où transitent des intensités élevées. Son corps isolant en thermoplastique et sa température de service jusqu’à 105 °C la destinent aux environnements techniques où la stabilité du montage et la bonne tenue des composants sont recherchées dans la durée. Elle constitue un choix pertinent pour les armoires de distribution et les coffrets intégrant des départs de puissance.

Montage sur rail DIN 35 x 15 pour une implantation adaptée

Ce modèle est prévu pour une fixation sur rail DIN 35 mm, avec compatibilité indiquée pour rail 35 x 15. Cette configuration permet une implantation cohérente dans les tableaux nécessitant des bornes de puissance au profil robuste. Sa largeur de 16 mm aide à organiser le bornier sans surencombrer l’espace utile, tandis que sa hauteur de 115,5 mm accompagne le passage de conducteurs de forte section avec une disposition plus confortable au câblage.

Deux points de raccordement pour une fonction de traversée claire

Dotée de 2 points de raccordement sur un seul étage, cette borne remplit une fonction de passage directe entre deux conducteurs. Cette architecture simplifie la lecture du bornier et convient parfaitement aux liaisons de continuité, aux arrivées et départs de ligne ou aux segments de distribution qui doivent rester identifiables au premier coup d’œil. Sa conception en borne de passage en fait un composant pratique pour structurer un tableau de manière ordonnée.

Repérage latéral utile pour un câblage plus lisible

La présence de supports de marquage latéraux apporte un réel avantage dans les armoires et coffrets où le repérage des circuits doit rester immédiat. Cette disposition facilite l’identification des potentiels, des départs ou des fonctions sans alourdir la zone de raccordement. Pour les professionnels qui recherchent un bornier clair, bien organisé et facile à maintenir, ce détail améliore concrètement la lisibilité de l’installation.

Une borne grise adaptée aux assemblages techniques de la série 285

Issue de la série 285, cette borne grise s’intègre naturellement dans les ensembles de bornes pour tableaux électriques destinés à la distribution et à l’interconnexion de conducteurs de section élevée. Elle convient particulièrement lorsque l’objectif est de réaliser un câblage net, homogène et techniquement cohérent autour de bornes de passage sur rail DIN. Pour une création ou une extension de tableau, elle apporte une solution précise pour relier deux conducteurs jusqu’à 35 mm² dans un encombrement maîtrisé.
