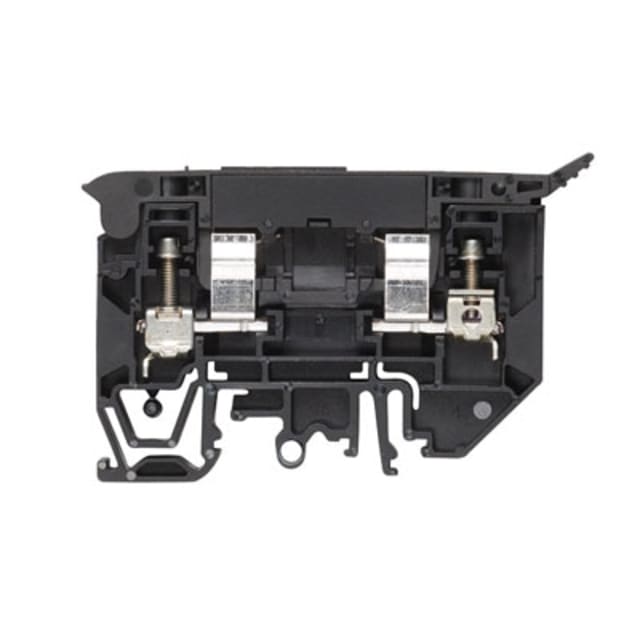

Bloc de jonction à fusible 10-36V AC/DC 1880410000

Bloc de jonction à fusible 10-36V AC/DC pour protection et signalisation en armoire

Ce bloc de jonction à fusible est conçu pour intégrer à la fois la protection du circuit et la lisibilité du câblage dans un encombrement réduit. Adapté aux applications en 10 à 36 V AC/DC, il permet d’insérer un fusible cylindrique G 6,3 x 32 mm directement sur le bornier. Sa signalisation par LED facilite l’identification visuelle d’un défaut, ce qui améliore le repérage lors des opérations de contrôle et de maintenance sur tableau électrique.

Porte-fusible orientable pour un accès plus pratique au remplacement

Le porte-fusible orientable apporte un vrai confort d’utilisation en coffret ou en enveloppe technique lorsque l’espace disponible est limité. L’accès au fusible est plus simple lors des interventions, sans remettre en cause l’organisation du câblage sur rail. Ce format est particulièrement pertinent dans les ensembles de distribution, de commande ou d’automatisme où l’on recherche une protection individuelle claire et facilement accessible.

Raccordement à vis pour conducteurs souples, rigides et multibrins

Le raccordement à vis autorise une mise en œuvre directe sur une large plage de sections. Le bloc accepte les conducteurs monofilaire de 0,5 à 6 mm², les conducteurs souples sans gaine de 0,5 à 6 mm², les conducteurs souples avec gaine de 0,5 à 4 mm² ainsi que les conducteurs multifilaires de 1,5 à 6 mm². Cette polyvalence permet de l’intégrer aussi bien dans des circuits de commande que dans des distributions auxiliaires nécessitant une connexion nette et stable.

Format étroit 9,1 mm pour optimiser la place sur rail

Avec une largeur de seulement 9,1 mm, une hauteur de 81,6 mm et une profondeur de 53,5 mm, ce bloc de jonction à fusible s’intègre facilement dans les rangées de borniers où chaque millimètre compte. Son exécution à un étage convient aux montages organisés et lisibles, tout en conservant une fonction de protection dédiée par départ. C’est un choix pertinent pour densifier un câblage sans alourdir l’implantation du tableau.

Utilisation en 36 V avec affichage LED de défaut en AC/DC

Ce modèle est prévu pour une tension de dimensionnement de 36 V et un affichage de défaut fonctionnant en AC/DC sur cette même plage de service. L’indication lumineuse permet de repérer plus rapidement la ligne concernée lorsqu’un fusible est en cause, ce qui réduit le temps de diagnostic sur des installations basse tension de signalisation, de commande ou d’interface. Son courant assigné de 6,3 A le destine aux circuits nécessitant une protection individualisée adaptée à ce calibre.

Corps isolant thermoplastique pour environnements techniques exigeants

Le corps isolant en thermoplastique est conçu pour une tenue en température étendue, de -50 à +120 °C en service. Cette caractéristique en fait une solution adaptée aux environnements industriels ou techniques soumis à des variations thermiques importantes. Le coloris noir s’intègre proprement dans des ensembles de borniers fonctionnels où la séparation des circuits protégés doit rester claire et cohérente.

Intégration propre dans les ensembles de protection et distribution

Ce bloc trouve naturellement sa place dans les tableaux, coffrets et armoires de distribution électrique lorsqu’il est nécessaire de protéger un circuit tout en conservant une architecture de câblage ordonnée. La présence d’une plaque de fermeture nécessaire est à prendre en compte pour finaliser l’assemblage de manière adaptée. Pour l’installateur comme pour le tableautier, ce type de borne porte-fusible avec LED constitue une solution pratique pour associer compacité, lisibilité fonctionnelle et maintenance plus directe.
